제품 상세 정보:
결제 및 배송 조건:
|
| 전류 범위: | 0~300A | 출력: | 0-5A |
|---|---|---|---|
| 클래스: | 0.5 | 내부 창: | 32.0 밀리미터 |
| 시험 범위: | 1~120% | 주문형입니다: | 예 |
| 하이 라이트: | 토로이달 스플릿 코어 전류 센서,퍼멀로이 스플릿 코어 전류 센서,DC500V 스플릿 코어 센서 |
||

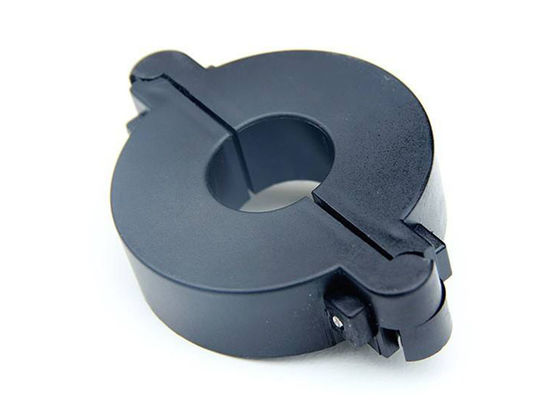

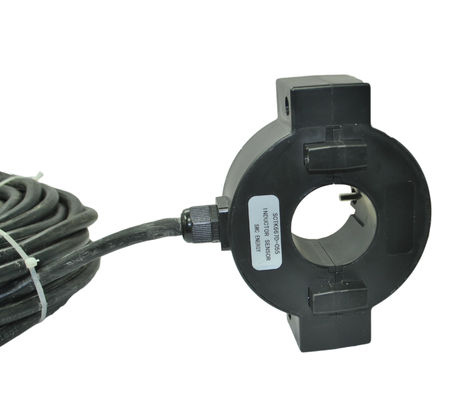

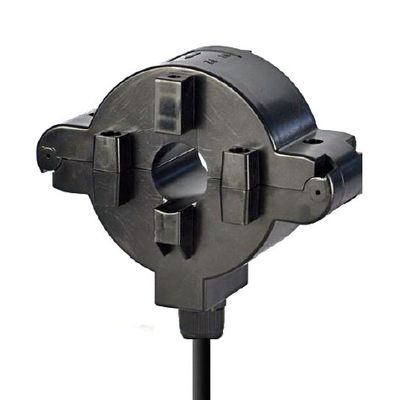

SCTK667D 시리즈 300A/5A 저전압 토로이달 스플릿 코어 전류 센서
스플릿 코어 변류기는 신규 또는 기존 네트워크에 쉽게 설치할 수 있도록 특별히 설계되었습니다. 케이블이나 버스바 회로를 열지 않고도 설치할 수 있습니다.CT의 2차 권선에 걸친 내부 정밀 저항기는 낮은 안전 전압 출력을 제공합니다.전기 배선 및 장비에 대한 전류 측정, 모니터링 및 보호에 적용합니다. 전기 모터, 조명, 공기 압축기, 난방 및 환기 시스템, 공조 장비 및 자동화 제어 시스템에 대한 전류 및 전력 측정.전류, 전력 및 에너지 모니터링 장치.릴레이 보호 장치.
특징:
전기 매개변수
| 빈도 | 50-60Hz |
| 정격 입력 | 5A-300A |
| 측정 범위 | 1%In-120%In |
| 정격 출력 | 0-5A |
| 비율 | ≤± 0.1% |
| 위상각 | ≤ ±30분 |
| 절연 강도 | 2.5KV/1mA/1분 |
| 절연 저항 | DC500V/100MΩ분 |
기계적 매개변수
| 사례 | PC /UL94-V0 |
| 실패 | PC |
| 핵심 | 퍼멀로이 |
| 내부 구조 | 에폭시 |
| 건설 | 묶다 |
| 작동 온도 | －25℃～＋75℃ |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 22AWG 와이어(연선) 2.5m |
유형 선택
| P/N | 정격 입력 (NS) | 출력(A) | 정확성 | 창 치수(mm) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0.5,1.0,3.0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0.5,1.0,3.0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0.5,1.0,3.0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0.5,1.0,3.0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0.5,1.0,3.0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0.5,1.0,3.0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0.5,1.0,3.0 | 100 | |
참고: 제품 사양을 사용자 정의할 수 있습니다.
