제품 상세 정보:
결제 및 배송 조건:
|
| 턴: | 1:50,1:100,1:200 | 주파수 범위: | 20kHz 내지 200KHz |
|---|---|---|---|
| 상술: | ROHS, CE, SGS | 분리 전압: | 3750V |
| 캡슐화: | 에폭시 | 애플리케이션: | 전류와 전기의 정확한 측정 |
| 하이 라이트: | PCB (폴리염화비페닐)은 전류 검출 트랜스를 탑재합니다,고주파 전류 검출 트랜스,트랜스를 느끼는 에폭시 캡슐화 |
||

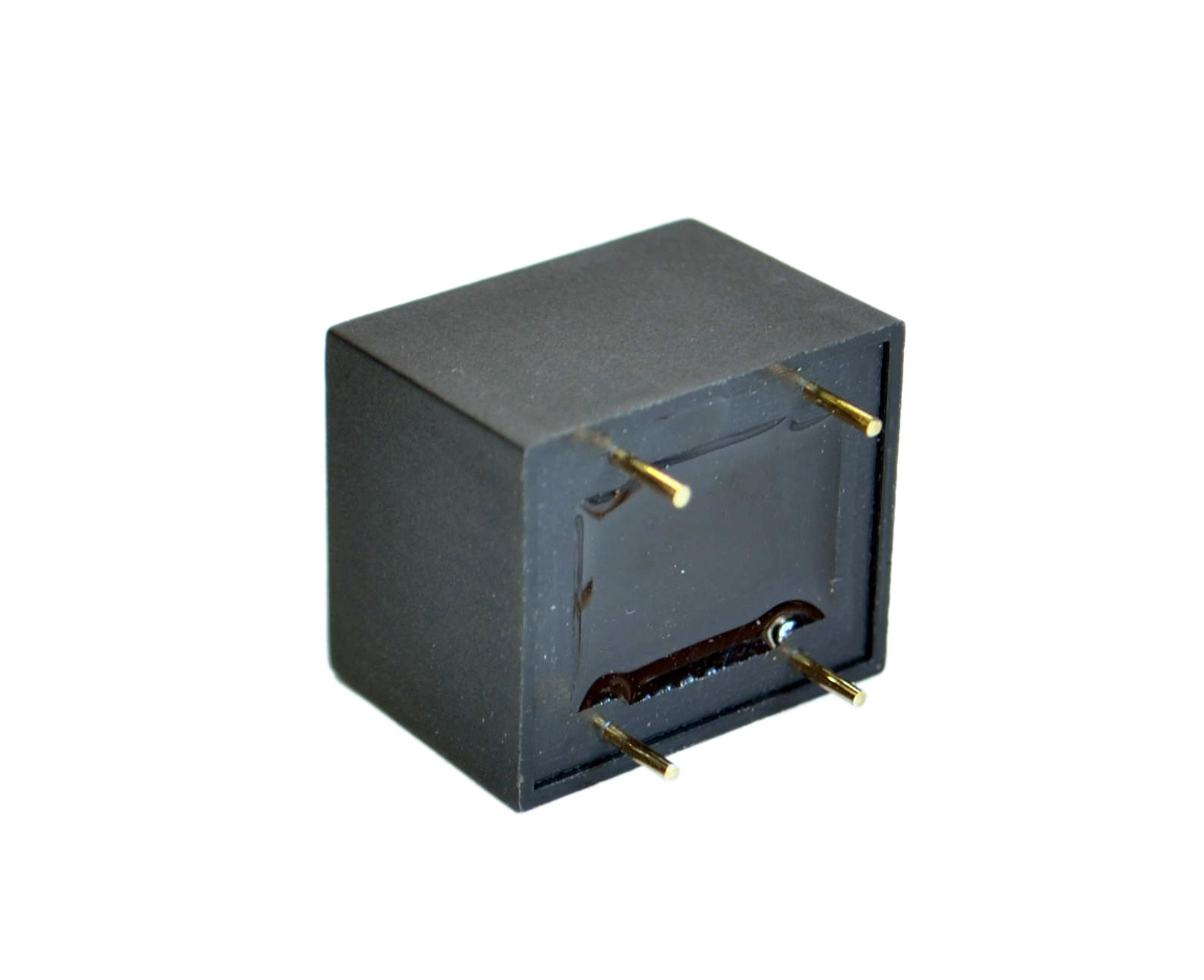

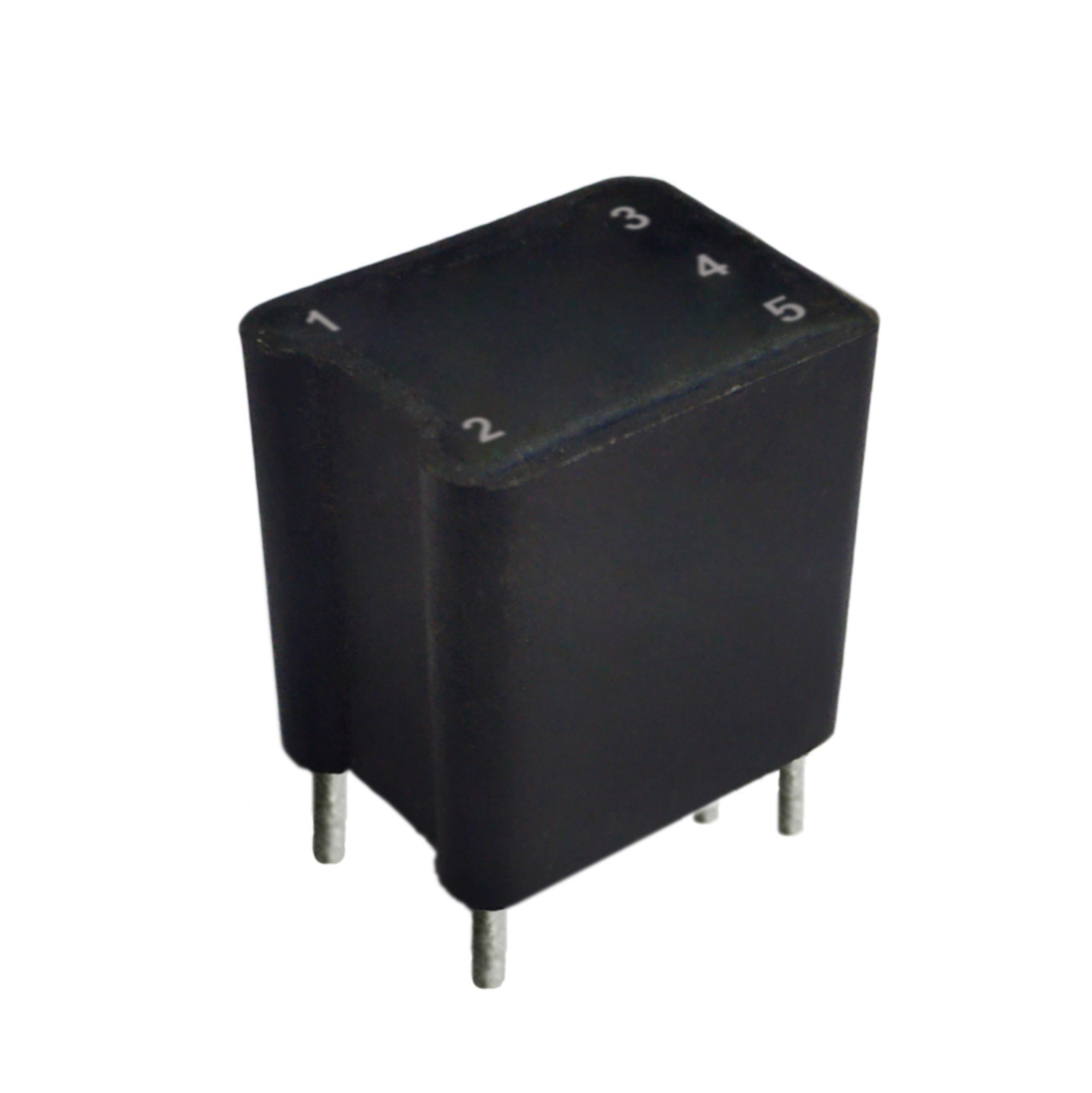

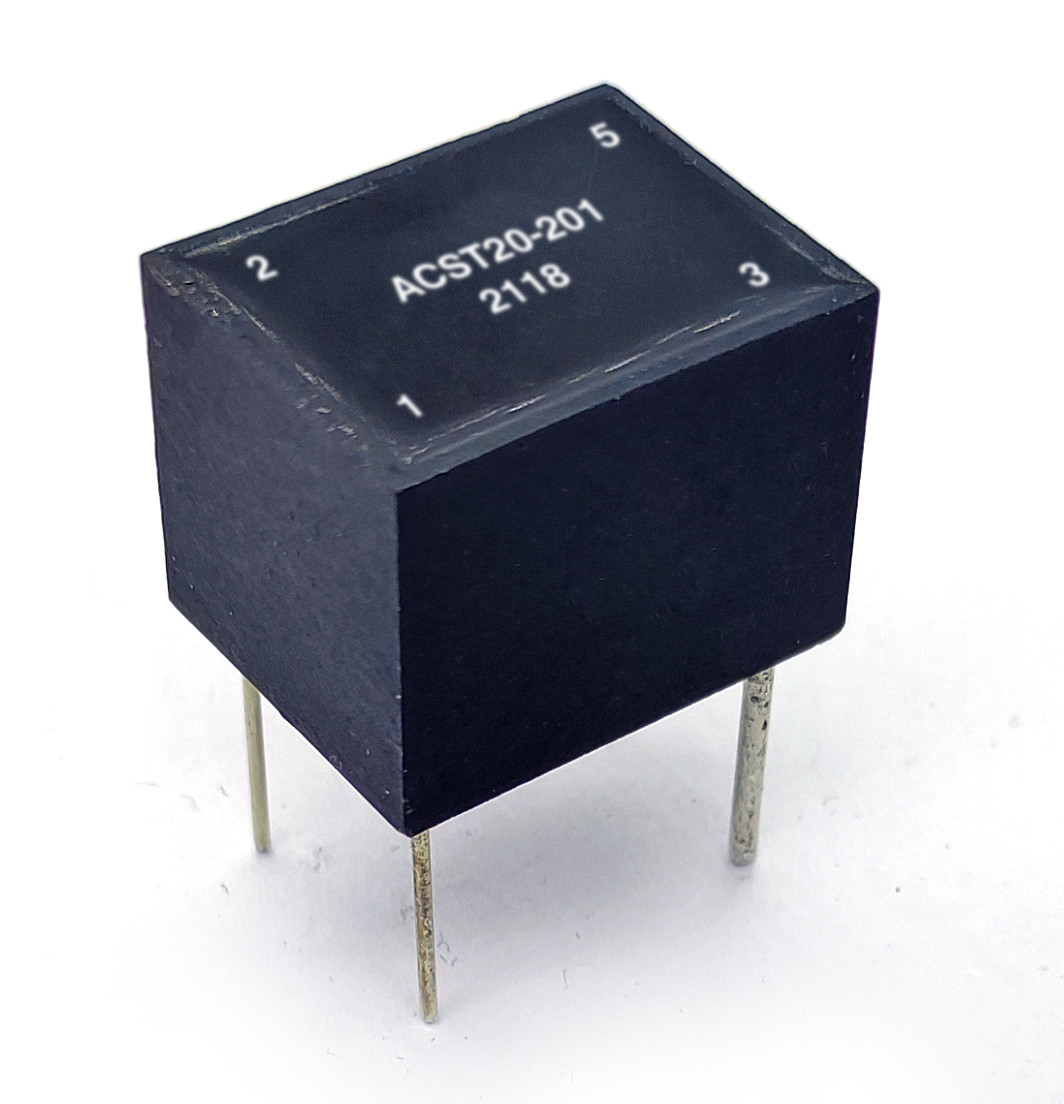

ACST20 시리즈 PCB는 고주파전류를 탑재합니다
특징 :
동작 주파수는 20KHz에서 200KHz의 범위입니다
에폭시는 구조를 요약했습니다
이 전류 감지 트랜스는 에폭시 캡슐화된 공사에 설계됩니다
재료는 UL94V-0을 위한 요구조건을 충족시킵니다
IEC950 절연 요건을 충족시킵니다
2차 브레이크다운 전압에 대한 3750Vrms 일차
회귀율 : 이용 가능한 1:50, 1:100, 1:200
작동 온도 : -40 내지 85' Ｃ
주목을 거의 못 받는 전류 변압기
PCB는 전류 변압기를 탑재합니다
구조의 많은 디퍼렌트 종류와 당신의 선택을 위한 스타일.
맞춤 생산되는 것은 환영받습니다.
기록 :
1.Isec 가치는 15 AMP 회전 rms의 최대 1차 전류에 해당됩니다
2.프스 = Ｒ Ｔ Ｘ는 x1/2F 입니다
Rt (오옴) : 추천된 종단 저항
(A) 다음이 되세요 2차측 전류
Ｆ (Hz) : 주파수
3.2차 인덕턴스는 10KHz와 10mV에 시험을 받았습니다
4.대기 온도 범위 :-40C 내지 +120C.
5.25C에 있는 전기 규격서.
6.Pin# 4는 단지 중심에 구멍을 낸 (CT) 버전에 있습니다
7.Pin#6,#7은 단지 ACST20A 버전에 있습니다
기록 : 품질 규격은 맞춤화될 수 있습니다
