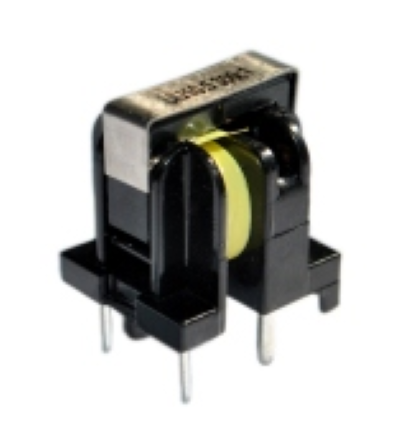

의ACST11 시리즈보호등급 전류 트랜스포머는스플릿 스핀 (스플릿 프레임) 설계, 뛰어난 단열 성능을 제공하며3000Vrms까지의 변압 강도그것은 보호 전류 모니터링, 테스트 보호 시스템 및 전기 화학 모니터링과 같은 응용 프로그램에 적합합니다.
이 전류 트랜스포머는UL 인증 B급 단열 시스템 표준, 산업 환경에서 안전하고 신뢰할 수있는 작동을 보장합니다.
ACST11 시리즈는 다양한 턴 비율 옵션을 제공합니다.100~1500 회전, 2차 인덕턴스 범위40mH ~ 6800mH, 최대 원전 전류 등급12A ~ 300A, 다양한 현재 감지 및 측정 요구 사항에 유연하게 적응 할 수 있습니다.
UL 클래스 B 단열높은 열 내구성, 안정적인 성능
다이렉트릭 강도 3000Vrms우수한 안전 격리
스플릿 스핀 디자인● 더 나은 단열, 더 높은 안전성
컴팩트 패키지PCB 공간 절약
회전 비율 범위100T ~ 1500T
2차 인덕턴스40mH ~ 6800mH
최대 주류12A ~ 300A
| 부문 번호 | 회전 비율 | 세크 인덕텐스 Ls (mH) | DCR Rs (Ω) 최대 | Pri 전류 (A) 최대 | 세크 와이어 지름 (mm) |
|---|---|---|---|---|---|
| ACST11-101 | 100 | 40.0 | 1.1 | 300 | 0.25 |
| ACST11-151 | 150 | 90.0 | 2.0 | 280 | 0.23 |
| ACST11-201 | 200 | 160 | 3.5 | 270 | 0.20 |
| ACST11-301 | 300 | 360 | 7.5 | 250 | 0.17 |
| ACST11-501 | 500 | 750 | 19 | 190 | 0.14 |
| ACST11-701 | 700 | 1500 | 47 | 130 | 0.10 |
| ACST11-102 | 1000 | 3000 | 104 | 120 | 0.08 |
| ACST11-152 | 1500 | 6800 | 230 | 100 | 0.06 |
보호 전류 모니터링전력 시스템에서의 과류 보호
시험 보호 시스템리레 보호 장치 테스트
전기 화학 모니터링전기 화학 공정에서 전류 검출
산업용 제어장치모터 보호 및 상태 모니터링
전원 공급 시스템전원 공급 장치 전류 감지
Q: ACST11 시리즈 전류 변압기의 단열 등급은 무엇입니까?
A:ACST11 시리즈는 UL 인증 B급 단열 시스템 (열량 등급 130°C) 을 준수하며 최대 3000 Vrms의 변압 강도를 제공합니다.까다로운 애플리케이션에서 높은 안전성과 신뢰성을 보장합니다..
질문: 스플릿 스핀 디자인의 장점은 무엇입니까?
A:스플릿 스핀 구조는 1차에서 2차 단열 분리를 개선하여 저항 전압 능력을 향상시킵니다. 그것은 또한 윙 프로세스를 단순화합니다.제조의 복잡성과 전체 생산 비용을 줄이는 데 도움이 됩니다..
Q: 어떻게 적절한 턴 비율 모델을 선택합니까?
A:선택은 응용 프로그램의 최대 원전 전류를 기반으로해야합니다. 예를 들어 최대 전류가 200A 인 경우 선택하는 것이 좋습니다.ACST11-201 (270A까지 등급)충분한 설계 마진과 신뢰성 있는 동작을 보장하기 위해서
