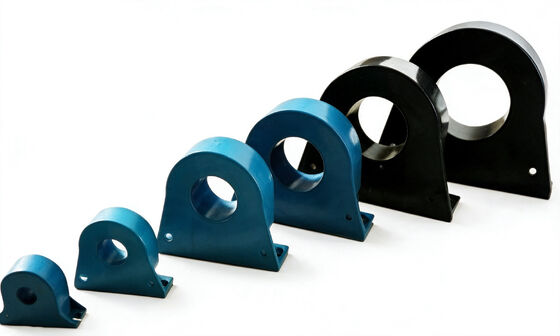

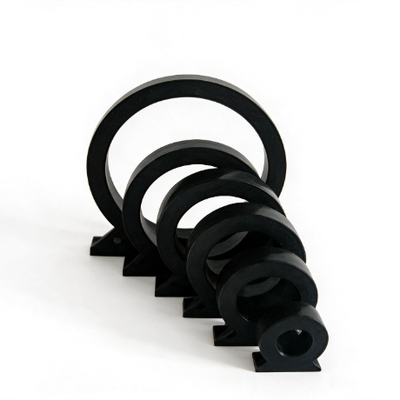

의SCT 시리즈 미니어처 스루브 마운트 전류 트랜스포머전력 모니터링 및 보호 애플리케이션을 위해 설계되었습니다.0-5000A전력:0~500mA이 제품은스크루 마운트설계. 내부 창문은 크고, 고전 전선 케이블 또는 구리 버스 바가 직접 통과 할 수 있습니다. 설치는 간단하고 빠릅니다.내부 정밀 저항은 2차 와일링과 병행하여 연결됩니다, 안전한 저전압 출력을 제공합니다. 이것은 설치 시간과 비용을 절감합니다. 비율 정확성:≤±0.1%. 단계 각도 오류:≤±5분고 정밀 측정 요구 사항을 충족합니다.ABS/UL94-V0화염 retardant 물질. 내부는 에포시 포트. 핵심은 사용영구연금또는나노 크리스탈린가혹한 환경에 적합합니다.전력 분배 시스템,모터 모니터링,조명 제어,HVAC, 그리고자동화 제어 시스템.
| 시리즈 | 가등식 입력 (A) | 회전 비율 | 내부 지름 범위 (mm) | 정확성 |
|---|---|---|---|---|
| SCT2091 시리즈 | 0-1000 | 10001 / 10000:1 | 12~50 | 0.1, 0.2 |
| SCT2811C 시리즈 | 0-2000 | 10001 / 10000:1 | 12-72 | 0.1, 0.2 |
| SCT2811B 시리즈 | 25~300 | 1000:1 | 25~300 | 0.1, 0.2 |
질문: 이 전류 변압기의 비율 정확도는 얼마일까요?
A:SCT 시리즈의 비율 정확도를 제공합니다≤±0.1%그리고 단계 각도 오류≤±5분이것은 고 정밀 클래스입니다. 높은 측정 정확성을 요구하는 전력 모니터링, 에너지 측정 및 릴레 보호 응용 프로그램에 적합합니다.
Q: 단회 피드어웃 구조는 무엇입니까? 설치 중에 무엇을 주목해야합니까?
A: 단일 회전 피드어웃 구조는 측정 된 케이블 또는 구리 버스 바가 트랜스포머의 중앙 창문을 통해 직접 통과한다는 것을 의미합니다. 트랜스포머 주위를 롤링 할 필요가 없습니다.설치 중, 측정 된 유도체가 가장 높은 측정 정확성을 위해 창의 중심을 통과하는지 확인합니다. 창 크기는 측정 된 케이블 또는 버스 바와 일치해야합니다.
질문: 왜 2차 출력이 안전한 저전압이 되는 걸까요?
A: 2차 윙은 내부 정밀 저항과 병행하여 연결됩니다. 이것은 전류 신호를 저전압 신호 출력으로 변환합니다 (≤0.5V이 설계는 또한 외부 샘플링 저항의 필요성을 제거하여 설치 시간과 비용을 절감합니다.
