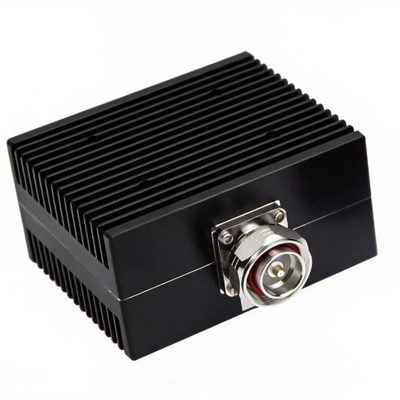

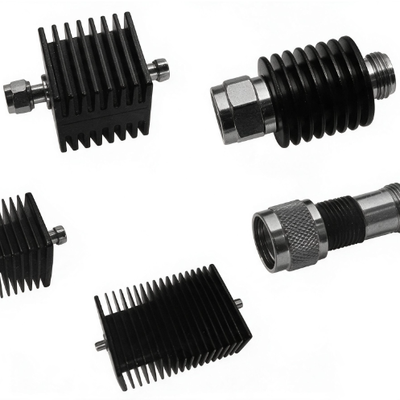

이 시리즈의동축 고정 감쇠기종단은 RF/마이크로웨이브 시스템용으로 설계되었습니다. 주파수 범위는 다음과 같습니다 DC~67GHz. 전력 범위 커버2W ~ 1000W. 표준 임피던스는50Ω. 이 제품은 다음을 포함하여 다양한 커넥터 유형을 제공합니다.1.85mm,2.4mm,2.92mm,3.5mm,SMA,SSMP,N,티앤씨, 그리고7/16(딘). 이는 다양한 테스트 및 측정 장비와 통신 시스템에 적용됩니다. 그만큼낮은 VSWR 설계우수한 임피던스 매칭을 보장하여 신호 반사 및 전력 손실을 줄입니다. 그들은 널리 사용됩니다테스트 및 측정,통신 기지국,전력 증폭기, 그리고다중 채널 노화 테스트 시스템.
주파수 범위 - DC ~ 67GHz
전력 범위 – 2W ~ 1000W
표준 임피던스 - 50Ω
낮은 VSWR – 탁월한 임피던스 매칭
다양한 커넥터 유형 – 사용 가능
고정밀 감쇠 값
작동 온도 – -55°C ~ +125°C
RoHS 준수 – 환경 표준 충족
| 시리즈 | 커넥터 유형 | 주파수 범위 | 전력 범위(W) | 임피던스(Ω) | VSWR(최대) |
|---|---|---|---|---|---|
| 18 시리즈 - 1.85mm | 1.85mm | DC-67GHz | 2-10 | 50 | 1.25-1.50 |
| 18 시리즈 - 2.4mm | 2.4mm | DC-50GHz | 2-20 | 50 | 1.25-1.50 |
| 18 시리즈 - 2.92mm | 2.92mm | DC-42GHz | 1-50 | 50 | 1.20-1.42 |
| 18 시리즈 - SMA/3.5mm | SMA / 3.5mm | DC-26.5GHz | 1-100 | 50 | 1.20-1.40 |
| 18 시리즈 - N | N | DC-18GHz | 2-300 | 50 | 1.20-1.45 |
| 18 시리즈 - TNC/7/16 | TNC / 7/16 | DC-6GHz | 25-1000 | 50 | 1.25-1.40 |
RF 테스트 및 측정 시스템
통신 기지국 전력 매칭
전력 증폭기 출력단
위성통신 단말기
다중 채널 노화 테스트 하위 시스템
안테나 더미 로드
전자레인지 장치 매칭 포트
Q: 고정 감쇠기와 종단의 차이점은 무엇입니까?
A: 고정 감쇠기는 정확한 비율(예: 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB 등)로 신호 전력을 줄이는 데 사용됩니다. 일반적으로 전력 조정 및 신호 레벨 일치에 사용됩니다. 종단은 주로 신호 에너지를 흡수하고 임피던스를 일치시켜 신호 반사를 방지하는 데 사용됩니다. 이는 안테나 더미 로드 또는 다중 포트 장치용 매칭 포트로 자주 사용됩니다.
Q: 올바른 커넥터 유형을 선택하는 방법은 무엇입니까?
A: 커넥터 선택은 주로 작동 주파수, 전력 및 시스템 호환성에 따라 달라집니다.1.85mm최대 67GHz를 지원합니다.2.4mm최대 50GHz를 지원합니다.2.92mm최대 42GHz를 지원합니다.3.5mm최대 26.5GHz를 지원합니다.SMA/N/TNC최대 18GHz를 지원합니다. 주파수가 높을수록 더 작은 커넥터 크기가 필요합니다. 선택할 때 커넥터 유형이 장비 포트와 일치하는지 확인하십시오.
Q: VSWR은 시스템에 어떤 영향을 미치나요?
A: VSWR이 가까울수록1:1, 임피던스 매칭이 좋아질수록 신호 반사가 줄어들고 전력 전달 효율이 높아집니다. VSWR이 높으면 신호 반사가 발생하고 전력 손실이 증가하며 전력 증폭기 구성 요소가 손상될 수도 있습니다. 이 시리즈는 VSWR을 다음과 같이 낮게 제공합니다.1.20:1, 우수한 임피던스 정합 성능을 보장합니다.
Q: 피크 전력과 평균 전력의 차이는 무엇입니까?
에이:평균 전력연속파(CW) 조건에서 장기간 전력 처리 능력을 나타냅니다.피크 전력펄스 조건에서 처리할 수 있는 순간 전력을 나타냅니다. 피크 전력은 일반적으로 평균 전력보다 훨씬 높지만 펄스 폭과 듀티 사이클에 의해 제한됩니다. 선택할 때 신호 유형(CW 또는 펄스)을 기준으로 두 가지를 모두 고려하십시오.
