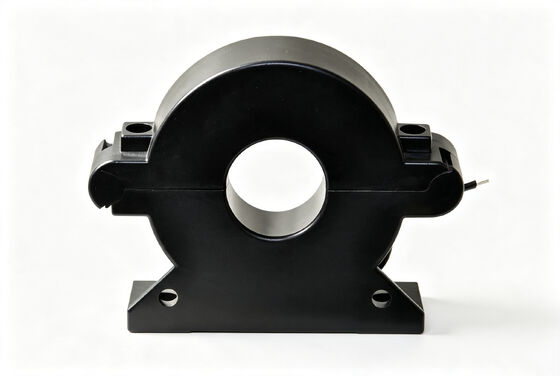

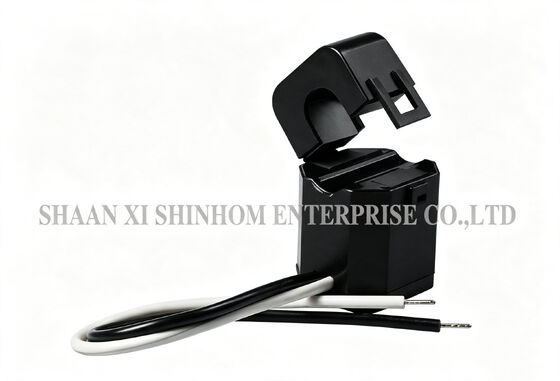

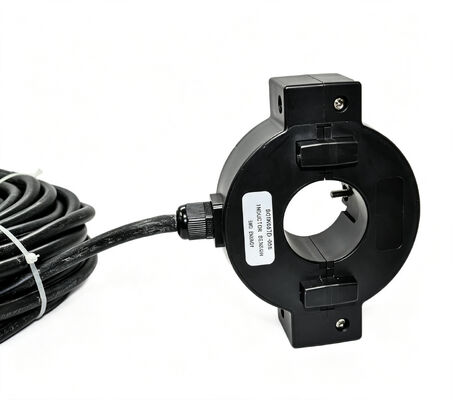

SCTK681A 시리즈 5A-630A RoHS 분할 코어 전류 변압기
이 SCTK681A 시리즈 분할 코어 전류 변압기는 신규 또는 기존 전력 분배 네트워크의 전류 측정 및 모니터링을 위해 설계되었습니다. 측정 범위는 5A ~ 630A이며 주파수 범위는 50-2000Hz입니다. 이 제품은 분할 코어 구조를 사용하여 케이블 또는 버스바를 분리하거나 제거하지 않고도 신속하게 설치할 수 있습니다. 이를 통해 설치 비용과 시간을 크게 줄일 수 있습니다. 2차 권선에는 정밀 병렬 저항기가 내장되어 있어 외부 샘플링 저항기 없이도 0.333VAC 또는 0-500mA의 안전한 저전압 출력을 제공합니다. 비율 오차: ≤±1.0%. 위상 각도 오차: ≤±60분. 절연 강도: 2.5KV/1mA/1분. RoHS 준수. 릴레이 보호 장치, 모터 전류 및 전력 측정, 조명, 에어 컴프레서, HVAC, 자동화 제어 시스템 및 전력 분배 라인 모니터링에 널리 사용됩니다.
특징
응용 분야
전기적 파라미터
| 주파수 | 50-2KHz |
| 정격 입력 | 5A-630A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V(AC) 또는 0-500mA |
| 비율 | ≤± 1.0% |
| 위상 각도 | ≤ ±60분 |
| 절연 강도 | 2.5KV/1mA/1분 |
| 절연 저항 | DC500V/100MΩmin |
기계적 파라미터
| 케이스 | PA /UL94-V0 |
| 보빈 | PBT |
| 코어 | 실리콘 강철 |
| 내부 구조 | 에폭시 |
| 구조 | 타이 |
| 작동 온도 | −25℃~＋75℃ |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 20AWG 와이어(꼬임선) 2.5m |
형식 선택
| P/N | 정격 입력 (A) | 출력 (mA/V) | 정확도 | 치수(mm/인치) | |||
|---|---|---|---|---|---|---|---|
| Ø | A | B | C | ||||
| SCTK681A-005 | 5-20A (5,8A,10,15,20) | 0-25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21.0 (0.83) |
| SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) |
| SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0.63) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) |
| SCTK681A-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0.96) | 65.0 (2.56) | 45.0 (1.77) | 40.0 (1.57) |
| SCTK681A-035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35.7 (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) |
참고: 제품 사양은 맞춤 설정 가능합니다.
자주 묻는 질문
Q: 분할 코어 전류 변압기 설치 시 전원 차단 또는 케이블 제거가 필요합니까?
A: 아니요. SCTK681A 시리즈는 열고 닫을 수 있는 코어를 가진 분할 코어 구조를 사용합니다. 케이블이나 버스바를 분리하거나 제거하지 않고 설치할 수 있습니다. 이 기능은 특히 개조 프로젝트 및 전원을 차단할 수 없는 응용 분야에 적합하며 설치 비용과 시간을 크게 줄여줍니다.
Q: 내장된 정밀 저항기의 기능은 무엇입니까?
A: 2차 권선에는 정밀 병렬 저항기가 내장되어 있습니다. 전류 신호를 직접 안전한 저전압 출력(0.333VAC) 또는 표준 전류 신호(0-500mA)로 변환합니다. 이를 통해 외부 샘플링 저항기가 필요 없습니다. 이 설계는 설치를 단순화하고 안전성을 향상시키며 부품 비용과 설치 공간을 절약합니다.
Q: ±1.0% 비율 오차는 어떤 응용 분야에 적합합니까?
A: ±1.0% 비율 오차는 대부분의 산업용 전력 모니터링, 장비 보호, 에너지 관리 및 자동화 제어 응용 분야의 정확도 요구 사항을 충족합니다. 에너지 계량과 같이 더 높은 정확도가 필요한 경우 더 높은 정확도 등급의 모델에 대해 문의해 주십시오.
