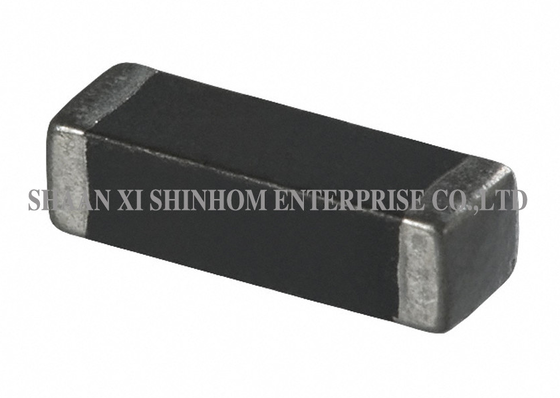

고 신뢰성 칩 인덕터 AIML1210 시리즈 시험/ 측정 및 저장 장비

AIML1210 시리즈 칩 인덕터 높은 자기 공명 주파수, 다층 칩 인덕터 페리트 진주

의AIML1210 시리즈다층 칩 인덕터특징 a닫힌 자기 회로 설계교류를 효과적으로 방지합니다.높은 자기 공명 주파수그리고높은 신뢰성, 고주파 회로에서 신호 전송 무결성을 보장합니다.이 제품은고밀도 장착그리고재공류 용접여러 표준 크기의0402부터 1210까지각기 다른 PCB 레이아웃 요구 사항을 충족시킬 수 있습니다.그것은 널리 사용 됩니다의료 장비,시험 및 측정 장비,휴대용 장치,CD-ROM,하드 디스크 드라이브,모덱,프린터,DSC,DVC,PDA,DVD, 그리고HDD.

특징:

• 닫힌 자기 회로
• 횡단음성을 피합니다.
• 닫힌 자기 회로는 교란을 피합니다.
• 고밀도 설치 및 재흐름 용접에 적합합니다.
• 크기 0402 / 0603 / 0805 / 1206 / 1210

응용 프로그램:

1. 의료 장비
2. 시험/ 측정 장비
3. 휴대용 장비
4. CD-ROM, 하드 디스크, 모덤, 프린터
5. DSC, DVC, PDA, DVD 및 HDD

기술 정보:

1. 에렉트로드는 덮어 두어야 합니다. 전열:@ 180°C±5°C 2-3분 동안 용접 온도:230°C 4초 ±1초 동안 플럭스: 콜로폰으로 메탄올 용액에 3~5초 동안 침투합니다.
2. IDC:동전류의 값, 즉 초기 L 값이 동전 bias의 적용으로 5% 감소하거나 원소의 온도가 20°C 증가하는 전류의 값
3. 작동 온도:-40°C ~ +100°C

참고: 제품 크기와 인덕턴스는 사용자 정의 할 수 있습니다.

FAQ

질문: 닫힌 자기 회로 설계의 장점은 무엇입니까?

A:닫힌 자기 회로는 원자핵 내부의 자기 흐름을 제한합니다.인접한 구성 요소 사이의 자기 결합 교란을 방지하는 동안고밀도 PCB 레이아웃에서 신호 무결성 및 시스템 전자기 호환성을 크게 향상시킵니다.

Q: 회로 설계에 있어서 높은 자기 공명 주파수의 이점은 무엇인가요?

A:높은 자기 공명 주파수는 인덕터가 더 높은 주파수에서 인덕티브 특성을 유지하도록 허용하며 용량 영역으로 인한 성능 저하를 피합니다.그것은 특히 고 주파수 공명 회로에 적합합니다, 필터 및 RF 응용 프로그램, 높은 주파수에서 안정적인 인덕턴스 성능을 보장합니다.

Q: 이 시리즈에 어떤 패키지 크기가 있습니까?

A:5개의 표준 사이즈가 있습니다.0402, 0603, 0805, 1206 및 1210그들은 PCB 공간 및 인덕턴스 요구 사항에 따라 유연하게 선택할 수 있습니다.

Q: 이 제품은 리플로우 용접에 적합합니까?

A:네. 이 제품은 우수한 용접성을 가진 재공류 용접에 적합하며 자동 SMT 생산 라인 및 고밀도 장착에 적합합니다.

Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?

A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델 (용량 및 인덕턴스 값 포함) 을 제공하십시오. 샘플은무상그리고 그 안에 선적될 것입니다.3~5 일. 대량 주문 납품 시간은 일반적으로2~8주.
