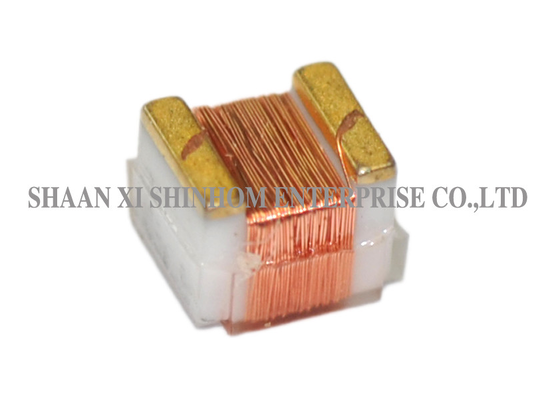

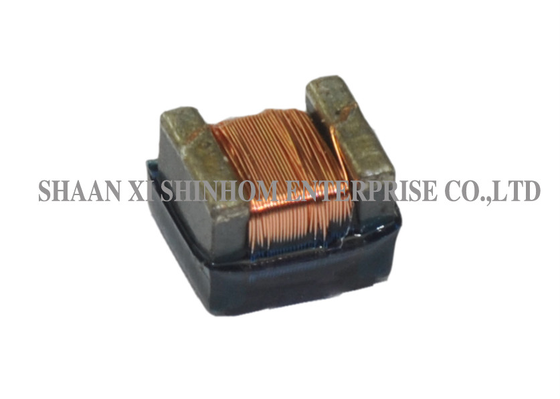

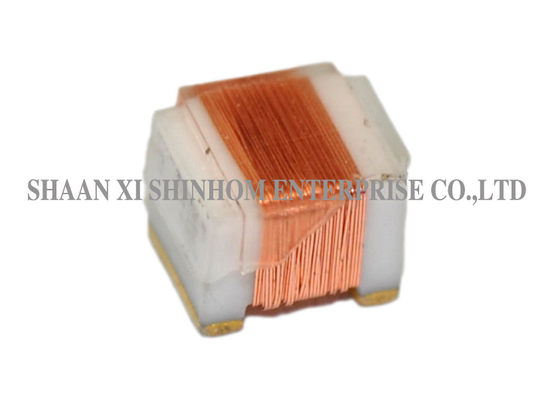

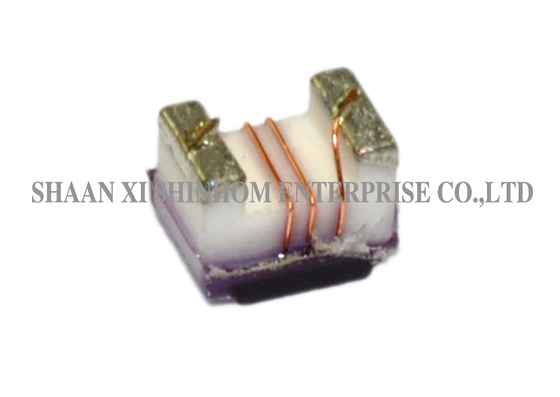

의AISC 시리즈SMD 와이어 와일드 세라믹 인덕터에는 높은 주파수 설계와 와이어 와일드 구조가 있으며 높은 Q 인자 및 높은 자기 공명 주파수 특성을 제공합니다.고주파 회로에서 뛰어난 신호 전송 성능을 보장합니다.이 제품은 세라믹 코어를 기본으로 제공하며 페리트 코어를 선택적으로 제공하며 다양한 주파수 및 인덕턴스 요구 사항에 적합합니다.높은 신뢰성 및 우수한 열 안정성 다양한 조건 하에서 장기 안정적인 작동을 보장다양한 PCB 레이아웃 요구 사항을 충족하기 위해 0402에서 1812까지 여러 표준 크기가 제공됩니다. 모??, 모바일 무선 장치, 무선 전화, GPS 위치 시스템,통신 시스템.
특징:
응용 프로그램:
기술 정보:
| 크기 | 인덕턴스 범위 | 크기 (mm) L*W*H |
| 0402 |
1nH ~ 400nH (세라믹 코어) |
1.2*0.6*06 |
| 0603 | 1.6nH ~ 390nH (세라믹 코어) | 1.68*1.0*085 |
| 0805 | 2.2nH ~ 6.8uH (세라믹 코어) | 2.2*1.6*13 |
| 1008 | 3.9nH ~ 200nH (세라믹 코어) | 2.65*2.6*2.0 |
| 1210 | 3.9nH ~ 8.6uH (세라믹 코어) | 3.35*2.7*2.1 |
| 1210F | 1.2uH ~ 470uH ((페리트 핵) | 3.35*2.7*2.1 |
| 1812F |
1.0uH ~ 1000uH ((페리트 코어) |
4.56*3.25*30 |
참고: 제품 크기와 인덕턴스는 사용자 정의 할 수 있습니다.
FAQ
Q: 세라믹 코어와 페리트 코어를 어떻게 선택할까요?
A: 세라믹 코어더 높은 Q 인자와 더 나은 고주파 특성을 제공하며 RF 및 마이크로파 대역에 적합합니다.페리트 코어더 높은 자기 투명성을 가지고, 같은 부피에서 더 큰 인덕턴스 값을 허용하며, 낮은 주파수 애플리케이션 또는 더 높은 인덕턴스 값을 요구하는 애플리케이션에 적합합니다.세라믹은 표준 구성입니다., 페리트는 선택 사항입니다.
질문: 고 Q 인자의 장점은 회로 설계에 무엇입니까?
A:높은 Q 인수는 특정 주파수에서 낮은 에너지 손실과 더 나은 주파수 선택성을 의미합니다. 그것은 공명 회로 이득과 선택성을 향상시키고 삽입 손실을 줄입니다.필터 오브 밴드 거부를 향상시킵니다., 오시레이터 주파수 안정성을 향상시킵니다.
Q: 이 시리즈에 어떤 패키지 크기가 있습니까?
A:6개의 표준 사이즈가 있습니다.0402, 0603, 0805, 1008, 1210 및 1812그들은 PCB 공간 및 인덕턴스 요구 사항에 따라 유연하게 선택할 수 있습니다.
Q: 다층 구조에 비해 철회구조의 장점은 무엇입니까?
A:와이어 와일드 구조는 높은 주파수에서 더 높은 Q 요인과 더 높은 전류 용량을 제공합니다. 특히 높은 Q 요인과 높은 전류가 필요한 고 주파수 응용 프로그램에 적합합니다.예를 들어 RF 프론트 엔드 및 전력 증폭기.
