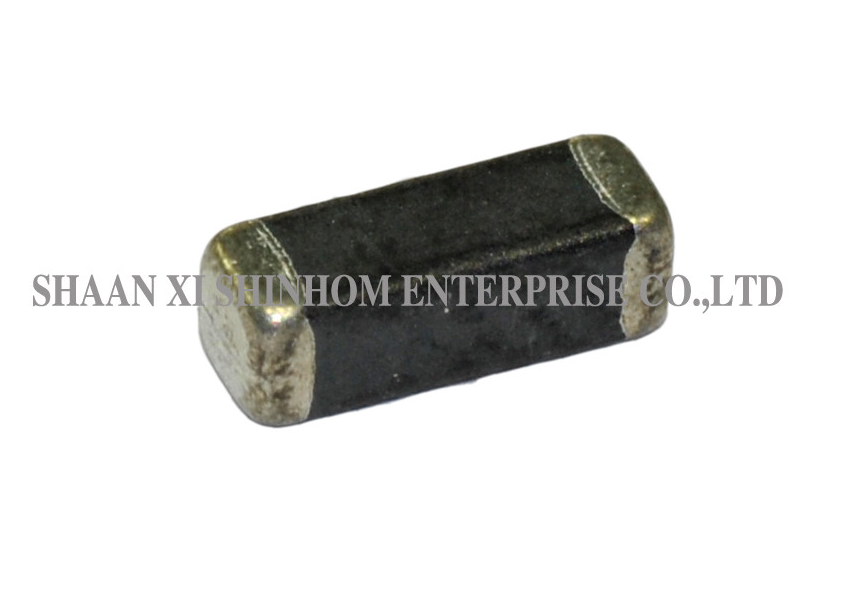

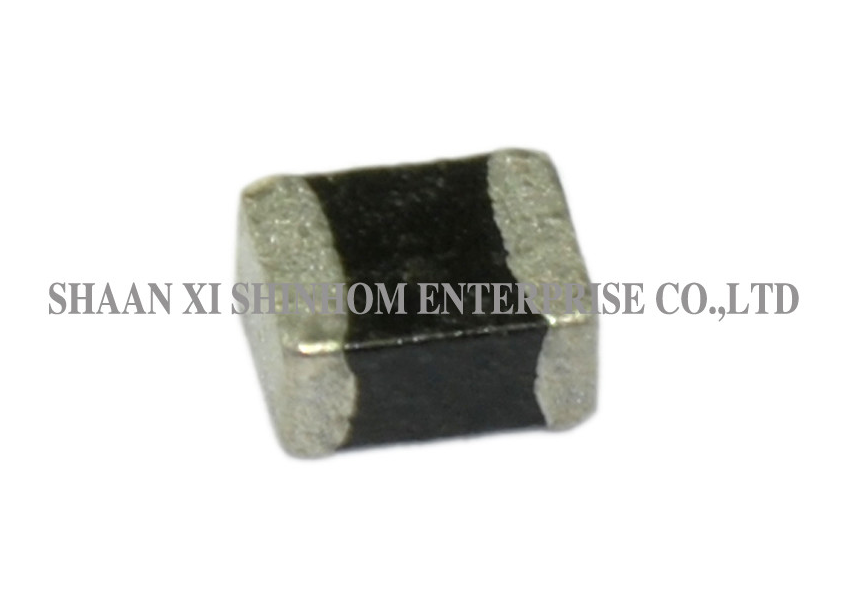

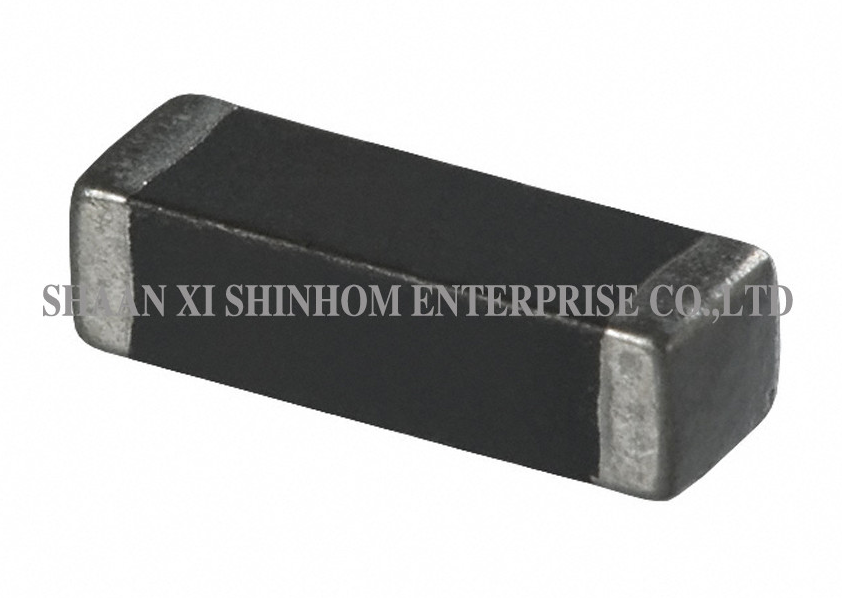

AIML1206 시리즈 다층 칩 인듀서 통신 장치용 낮은 DCR

AIML1206 시리즈 다층 세라믹 칩 인덕터는폐쇄형 자기 회로 설계를 특징으로 하여 누화를 효과적으로 방지합니다. 낮은 DCR, 높은 신뢰성, 및 우수한 납땜성에 널리 사용됩니다.이 제품은 고밀도 실장 및 리플로우 솔더링 공정에 적합합니다. 0402부터 1210까지의 다양한 표준 사이즈로 제공되어 다양한 PCB 레이아웃 요구 사항을 충족합니다.이 제품은 개인용 컴퓨터, 휴대용 장치, 및 의료 장비, 및 테스트 및 측정 장비, 및 프린터 장비, 및 통신 장비에 널리 사용됩니다.특징:폐쇄형 자기 회로

우수한 납땜성, 높은 신뢰성

• 사이즈 0402 / 0603 / 0805 / 1206 / 1210
• FCC, VDE, CSA, VCCI 및 CE 준수를 위한 대책
• 폐쇄형 자기 회로로 누화 방지
• 고밀도 실장 및 리플로우 솔더링에 적합
• 적용 분야:
• 개인용 컴퓨터

휴대용 장비

• 의료 장비
• 테스트/측정 장비
• 프린터 장비
• 통신 장치, 휴대폰, GPS, PDA
• 기술 정보:
• 테스트: (동등품 허용) 인덕턴스 및 Q - HP4195A + HP41951

DCR: VOAC-7412

1. 전극은 예열: 180°C ± 5°C에서 2-3분 동안 납땜 온도: 230°C에서 4초 ± 1초 플럭스: 콜로포니가 포함된 메탄올 용액에 3-5초 동안 담그기.
2. IDC: DC 바이어스 적용 시 초기 L 값이 5% 감소하거나 소자 온도가 20°C 증가하는 전류 값
3. 작동 온도: -40°C ~ +100°C
4. 참고: 제품 크기 및 인덕턴스는 맞춤 제작 가능
5. FAQ

Q: 폐쇄형 자기 회로 설계의 장점은 무엇입니까?

A:

폐쇄형 자기 회로는 자기 플럭스를 코어 내부에 가둡니다. 누설 플럭스와 주변 회로로의 전자기 간섭을 효과적으로 줄이고, 인접 부품 간의 자기 결합 누화를 방지합니다. 고밀도 PCB 레이아웃에서 신호 무결성과 시스템 전자기 호환성을 크게 향상시킵니다.

A:

이 제품은

, VDE (독일) , 및 CSA (캐나다) , 및 VCCI (일본) , 및 CE (EU) 를 포함한 국제 표준을 준수하여 주요 글로벌 시장의 전자기 호환성 및 안전 요구 사항을 충족합니다.Q: 이 시리즈에 어떤 패키지 크기가 제공됩니까?A:

의 다섯 가지 표준 크기가 제공됩니다. PCB 공간 및 인덕턴스 요구 사항에 따라 유연하게 선택할 수 있습니다.Q: 이 제품은 리플로우 솔더링에 적합합니까?A:

예. 이 제품은 우수한 납땜성으로 리플로우 솔더링에 적합하며, 자동 SMT 생산 라인 및 고밀도 실장에 적합합니다.
