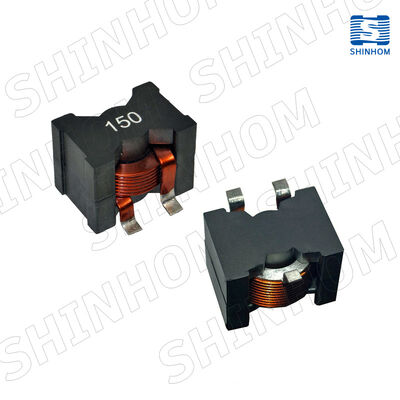

의SPQ2618B 시리즈높은 전류 전력 인덕터 채택평면 와이어 와일딩 기술그리고자기 보호 구조, 고효율 DC-DC 변환기에 특별히 설계되었습니다.
이 전력 인덕터 특징극저 DC 저항그리고높은 전류 운반 능력, 유도 손실을 현저히 줄이고 전력 변환 효율을 향상시킵니다. 자기 보호 설계는 전자 자기 방사선 소음을 효과적으로 억제합니다.소음에 민감한 환경에 적합하도록 합니다..
인덕턴스 범위1.0μH ~ 10.0μH, 작동 온도 범위는-40°C ~ +125°C이 제품은AEC-Q200 자동차용 잠재력, 자동차 전자, 산업 제어 시스템과 같은 까다로운 응용 프로그램에 적합합니다.높은 전류와 높은 효율이 필요한 고성능 컴퓨팅 전원 공급 장치.
높은 전류 용량 125A까지 (% 10 감소)
극저한 DCR 0.48mΩ까지 낮습니다.
자석 보호낮은 방사선 소음
평면 유선 기술높은 전류 밀도, 우수한 열 성능
인덕턴스 범위1.0μH ~ 10.0μH
작동 온도 -40°C ~ +125°C
SRF35MHz 이상
| 매개 변수 | 사양 |
|---|---|
| 인덕턴스 범위 | 1.0μH ~ 10.0μH (500kHz / 0.1V에서 ± 10% 허용) |
| DC 저항 (DCR Max) | 00.48mΩ ~ 0.97mΩ |
| 포화 전류 (Isat typ.) | 최대 125A (10% 감소) |
| 온도 상승 전류 (Irms 타입) | 24A ~ 86A (40°C 상승) |
| SRF (자연공명 주파수) | 1MHz에서 35MHz 이상 |
Q: SPQ2618B 시리즈 인덕터의 주요 장점은 무엇입니까?
A:SPQ2618B 시리즈는 평면 와이어 와일딩 기술과 자기 보호 구조를 사용합니다.극저 DCR (0.48mΩ)그리고포화 전류 최대 125A, 방사되는 소음을 효과적으로 억제하는 동시에 전도 손실을 줄입니다. 그것은 높은 전력 밀도 DC-DC 변환기에 이상적입니다.
Q: 이 인덕터는 고주파 애플리케이션에 적합합니까?
A:네, SPQ2618B 시리즈는 최대 자기 공명 주파수 (SRF)35MHz 이상, 중고 주파수 DC-DC 변환기에 적합합니다.500kHz에서 2MHz.
