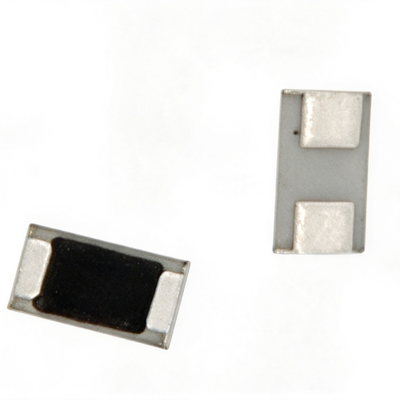

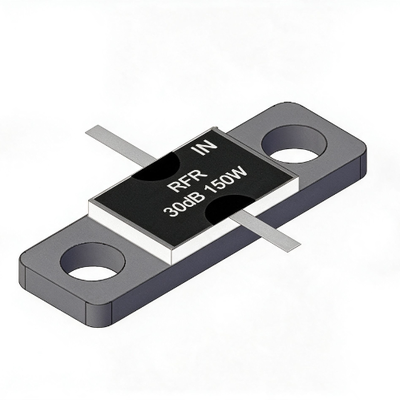

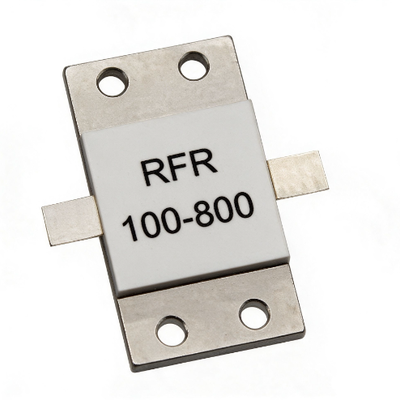

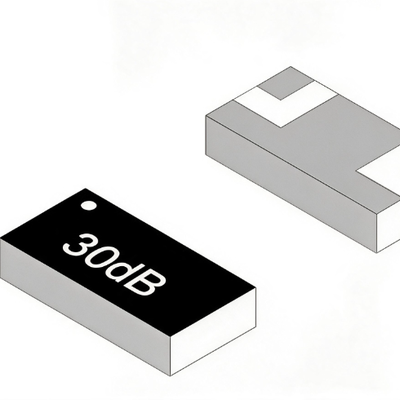

이 시리즈의RF 칩 저항기, 종단 및 감쇠기는 고주파 전력 회로용으로 설계되었습니다. AlN(질화알루미늄) 또는 Al2O₃(산화알루미늄) 기판 소재를 사용하여 방열성 및 열 안정성이 우수합니다. 표준 임피던스는 50Ω입니다. 전력 범위는 2W~800W입니다. 주파수 범위는 DC~18GHz입니다. 칩, 리드 및 플랜지 마운트 스타일을 포함한 다양한 패키지 유형을 사용할 수 있습니다. 이는 다양한 RF 회로 레이아웃 요구 사항에 맞게 조정됩니다. 이는 통신 기지국, 테스트 및 측정 장비, 전력 증폭기, 절연체에 널리 사용됩니다.
| 시리즈 | 패키지 유형 | 전력 범위(W) | 임피던스(Ω) |
|---|---|---|---|
| CT 시리즈 | 플랜지 마운트 | 2-800 | 50 |
| CR 시리즈 | 칩(SMD) | 0.2-150 | 5-3000 |
| T 시리즈 | 납 함유 | 20-300 | 50 |
| R 시리즈 | 납 함유 | 20-250 | 5-3000 |
| A 시리즈 | 납 함유 | 100-250 | 50 |
| TX 시리즈 | 플랜지 마운트 | 2-800 | 50 |
| RX 시리즈 | 플랜지 마운트 | 20-250 | 5-3000 |
| AX 시리즈 | 플랜지 마운트 | 100-250 | 50 |
| QB 시리즈 | 플랜지 마운트 | - | - |
Q: Al2O₃에 비해 AlN 기판의 장점은 무엇입니까?
A: AlN(질화알루미늄)은 더 높은 열 전도성(약 170W/mK)을 제공하여 고전력 RF 애플리케이션에 더 나은 열 방출을 제공합니다. Al₂O₃(산화알루미늄)은 비용이 저렴하고 중소 전력 애플리케이션에 적합합니다. 둘 다 우수한 단열성과 열 안정성을 제공합니다. 선택은 전력 수준과 비용 예산에 따라 달라집니다.
Q: VSWR은 RF 시스템에 어떤 영향을 미치나요?
A: VSWR이 1:1에 가까울수록 임피던스 매칭이 좋아져 신호 반사가 줄어들고 전력 전달 효율이 높아집니다. 이 시리즈는 1.20:1의 낮은 VSWR을 제공하여 넓은 주파수 범위에서 우수한 임피던스 매칭을 보장하고 신호 반사 및 전력 손실을 줄입니다.
Q: 종단에 대한 전력 등급을 선택하는 방법은 무엇입니까?
A: 장기적으로 안정적인 작동을 보장하려면 종단의 전력 정격이 실제 RF 전력의 1.5~2배여야 합니다. 주변 온도와 방열 조건도 고려해야 합니다. 70°C 이상에서 작동하는 경우 전력 경감 곡선에 따라 경감이 필요합니다. 이 시리즈는 다양한 전력 요구 사항을 충족하기 위해 2W~800W를 포괄합니다.
Q: 이 시리즈에는 어떤 패키지 유형이 지원됩니까?
A: 칩(SMD), 납 함유, 플랜지 실장 등 세 가지 패키지 유형이 지원됩니다. 칩 유형은 자동화된 SMT 생산 라인에 적합합니다. 납 함유 유형은 수동 납땜 및 프로토타입 제작에 적합합니다. 플랜지 마운트는 최고의 열 방출을 제공하며 고전력 애플리케이션에 적합합니다.
