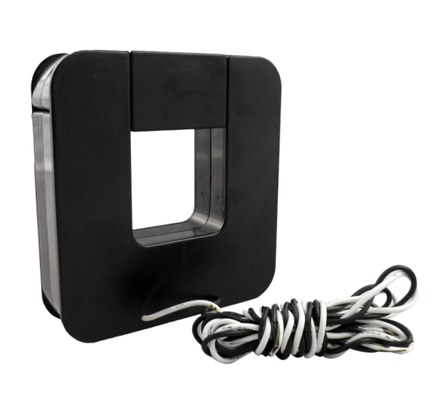

SCTK660C 시리즈 분할 코어 전류 변압기는 새롭거나 기존의 배전 네트워크에서 전류 측정 및 모니터링을 위해 설계되었습니다. 이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 신속하게 설치할 수 있는 분할 코어 자체 잠금 구조를 사용합니다. 넓은 창 설계는 대구경 케이블 또는 버스바를 수용합니다. 2차 권선에는 정밀 병렬 저항기가 내장되어 있어 외부 샘플링 저항기 없이 안전한 저전압 출력을 제공합니다. 전류 측정, 모니터링 및 보호, 모터, 조명, 에어 컴프레서, HVAC 및 자동화 제어 시스템의 전류 및 전력 측정, 에너지 모니터링 및 릴레이 보호 장치에 널리 사용됩니다.특징
출력 신호 – 0.333V 또는 0-500mA
분할 코어 자체 잠금 구조
넓은 창 – 대형 케이블 및 버스바 수용
내장형 정밀 저항기 – 안전한 저전압 출력
다양한 크기 사용 가능
케이블 제거 없이 설치
설치 시간 및 비용 절감
응용 분야
전기 장비 전류 보호
모터 전류 및 전력 측정
조명 시스템 전력 모니터링
에어 컴프레서 전류 모니터링
HVAC 시스템
자동화 제어 시스템
에너지 모니터링 및 릴레이 보호 장치
전기 파라미터
| ± 0.2% | 위상 각 |
| ± 10분 | 측정 범위 |
| 10%In-130%In | 정격 출력 |
| 0.333V(AC) 또는 0-5A | 주파수 |
| 50-2.5KHz | 정격 입력 |
| 0.5A-1000A | 내전압 |
| 5.0KV/1mA/1분 | 절연 저항 |
| DC500V/100MΩmin | 기계적 파라미터 |
| PC/UL94-V0 | 보빈 |
| PBT | 구조 |
| 타이 | 내부 구조 |
| 에폭시 | 코어 |
| 퍼멀로이 | 작동 습도 |
| 85% 이하 | 작동 온도 |
| -25℃ ~ +75℃ | 출력 연결 |
| 터미널 또는 UL1015 22AWG 와이어 1.5m | 유형 선택 |
| 정격 입력(A) | 출력(mA/V) | 정확도 | 치수(mm) | A | |||
| B | C | D | SCTK660C-010 | ||||
| 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 95.0 | 50.0 | 22.0 | 45.0 | SCTK660C-019 |
| 1-250A | 0.333V/0-100mA/1A | 0.2,0.5,1.0 | 95.0 | 59.0 | 22.0 | 45.0 | SCTK660C-025 |
| 5-400A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 65.0 | 22.0 | 45.0 | SCTK660C-032 |
| 5-630A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 74.0 | 22.0 | 45.0 | SCTK660C-045 |
| 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 86.0 | 22.0 | 45.0 | 참고: 제품 사양은 맞춤 설정 가능 |
FAQ
A:
웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 Q: 출력 신호 유형은 어떻게 선택하나요?
A:
웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 출력은 전자식 전력량계, PLC 및 전압 입력 측정 장비에 적합합니다. 0-500mA 출력은 제어 시스템 및 전류 신호를 요구하는 기존 측정 장비에 적합합니다. 측정 장비의 입력 인터페이스에 따라 선택하십시오.Q: 샘플은 어떻게 신청하나요? 리드 타임은 어떻게 되나요?
A:
웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
