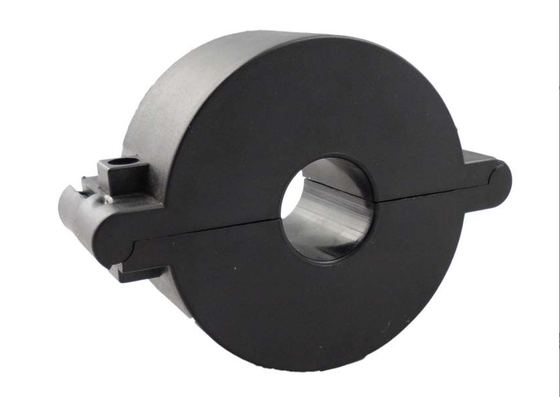

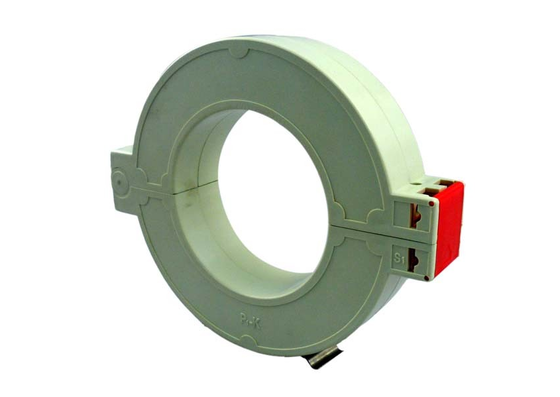

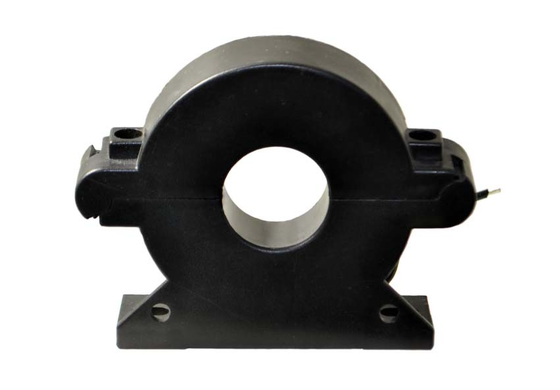

SCTK667B 시리즈 이중 나사 분할 코어 전류 변압기는 새롭거나 기존의 배전 네트워크에서 전류 측정 및 모니터링을 위해 설계되었습니다. 측정 범위는 5A ~ 3000A입니다. 이 제품은 분할 코어 구조를 사용하여 케이블 또는 버스바를 분리하거나 제거하지 않고도 신속하게 설치할 수 있습니다. 넓은 창 설계는 대구경 케이블 또는 버스바를 수용합니다. 이중 나사 고정는 안전하고 안정적인 설치를 보장합니다. 2차 권선에는 내장된 정밀 병렬 저항기가 있어 외부 샘플링 저항기 없이도 안전한 저전압 출력을 제공합니다. 다양한 기존 설치 조건에 맞게 여러 크기를 사용할 수 있습니다. 전력선 및 장비의 전류 측정, 모니터링 및 보호뿐만 아니라 모터, 조명, 공기 압축기, HVAC 및 자동화 제어 시스템의 전류 및 전력 측정, 에너지 모니터링 및 릴레이 보호 장치에 널리 사용됩니다. 참고: 제품 사양은 맞춤 설정 가능합니다. Q: 이중 나사 고정의 장점은 무엇인가요? A: 이중 나사 고정은 설치 후 변압기가 케이블 또는 버스바에 단단히 고정되도록 합니다. 진동이나 외부 힘으로 인해 느슨해지거나 이동하지 않아 안전하고 안정적인 설치를 보장합니다. 스냅온 구조에 비해 이중 나사 고정은 더 강력한 클램핑력을 제공하여 고전류 및 고진동 환경에 적합합니다. Q: 내장 정밀 저항기의 기능은 무엇인가요? A: 2차 권선에는 내장된 정밀 병렬 저항기가 있습니다. 전류 신호를 안전한 저전압 출력으로 직접 변환하여 외부 샘플링 저항기가 필요 없습니다. 설치가 간편하고 안전성이 향상되며 부품 비용과 설치 공간을 절약할 수 있습니다. Q: 이 제품에 어떤 창 크기를 사용할 수 있나요? A: 넓은 창 설계는 대구경 케이블 또는 버스바를 수용합니다. 다양한 기존 설치 조건에 맞게 여러 크기를 사용할 수 있습니다. 특정 창 치수에 대해서는 제품 데이터시트를 참조하거나 영업팀에 문의하십시오.특징응용 분야전기 파라미터주파수 50-400Hz 정격 입력 5A-3000A 측정 범위 5%In-130%In 정격 출력 0-10V(AC) 또는 0-5A 비율 ≤ ± 0.1% 위상 각도 ≤ ±5분 내전압 3.0KV/1mA/1분 절연 저항 DC500V/100MΩmin 기계적 파라미터케이스 ABS /UL94-V0 보빈 PBT 코어 실리콘 강판 내부 구조 에폭시 구조 타이 작동 온도 −25℃ ~ +75℃ 작동 습도 ≤85% 출력 연결 터미널 유형 선택P/N 정격 입력 (A) 출력 (A/V/mA) 정확도 치수(mm) Ø0 A B C D SCTK667B-025 0-400A 1A/5A
0-10V
0-500mA0.1,0.2
0.5,1.025 100 70 33 32 SCTK667B-032 0-630A 1A/5A
0-10V
0-500mA0.1,0.2
0.5,1.032 110 83 33 32 SCTK667B-045 0-1000A 1A/5A
0-10V
0-500mA0.1,0.2
0.5,1.045 123 96 33 32 SCTK667B-055 0-1500A 1A/5A
0-10V
0-500mA0.1,0.2
0.5,1.055 134 106 33 32 SCTK667B-080 0-2000A 1A/5A
0-10V
0-500mA0.1,0.2
0.5,1.080 168 139 33 32 SCTK667B-100 0-3000A 1A/5A
0-10V
0-500mA0.1,0.2
0.5,1.0102 198 168 33 32
