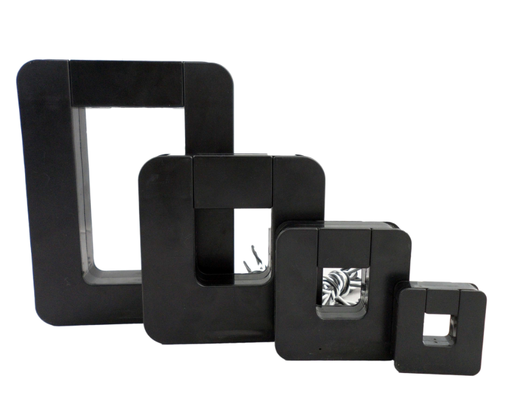

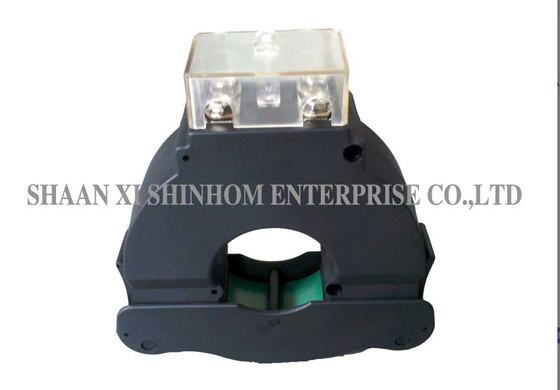

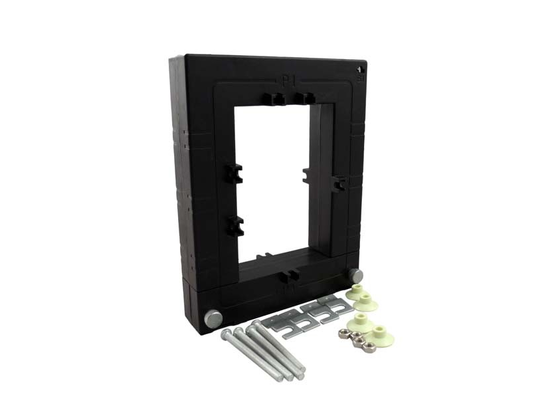

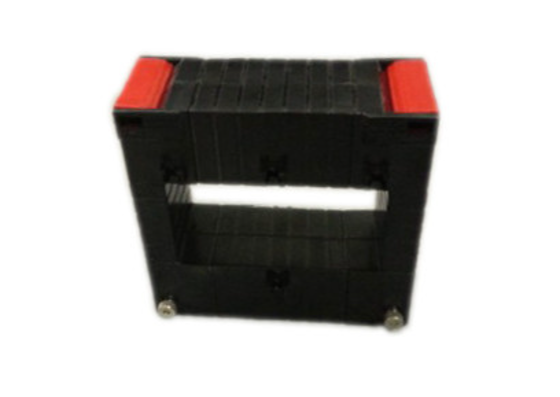

의SCTK667A 시리즈스플릿 코어 전류 트랜스포머는 새로운 또는 기존 전력 배급 네트워크에서 전류 측정 및 모니터링을 위해 설계되었습니다.이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 빠르게 설치할 수 있는 스플릿 코어 구조를 사용합니다.넓은 창 디자인은 큰 지름의 케이블 또는 버스 바를 수용합니다. 2차 윙에는 정밀 평행 저항이 내장되어 있습니다.외부 샘플링 저항이 필요없이 안전한 저전압 출력을 제공하는다양한 기존 설치 조건에 적응하기 위해 여러 가지 크기가 제공됩니다. 전력 라인 및 장비의 전류 측정, 모니터링 및 보호에 널리 사용됩니다.모터용 전류와 전력 측정, 조명, 공기 압축기, HVAC 및 자동화 제어 시스템뿐만 아니라 에너지 모니터링 및 릴레이 보호 장치.
| 빈도 | 50~400Hz |
| 가등식 입력 | 100A-1000A |
| 측정 범위 | 5%~30% |
| 가등식 출력 | 5A/1A |
| 비율 | ≤ ± 0.5% |
| 단계 각도 | ≤ ±30분 |
| 다이렉트릭 강도 | 2.5KV/1mA/1분 |
| 단열 저항 | DC500V/100MΩmi |
| 케이스 | PA /UL94-V0 |
| 바빈 | PA |
| 원자 | 실리콘 스틸 |
| 내부 구조 | 에포시 |
| 건축물 | 타이 |
| 작동 온도 | -25°C+75°C |
| 작동 습도 | ≤85% |
| 출력 연결 | 터미널 |
| 입력/출력 | 부하 (VA) / 클래스 | 입력/출력 | 부하 (VA) / 클래스 | ||||
| (A) | 0.5 | 1.0 | 3.0 | (A) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
질문: 내장된 정밀 저항의 기능은 무엇입니까?
A: 2차 윙에는 정밀 평행 저항이 내장되어 있습니다. 전류 신호를 직접 안전한 저전압 출력으로 변환하여 외부 샘플링 저항의 필요성을 제거합니다.이것은 설치를 단순화합니다., 안전성을 향상시키고 부품 비용과 설치 공간을 절약합니다.
Q: 이 제품에는 어떤 창 크기가 있습니까?
A: 다양한 케이블 또는 버스 바 지름에 맞게 여러 개의 창문 크기가 제공됩니다. 특정 창문 크기에 대해서는 제품 데이터 시트를 참조하거나 판매 팀과 연락하십시오.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A: 당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은 무료이며 3-5 일 이내에 배송됩니다.대량 주문의 진행 시간은 일반적으로 2-8 주입니다..
