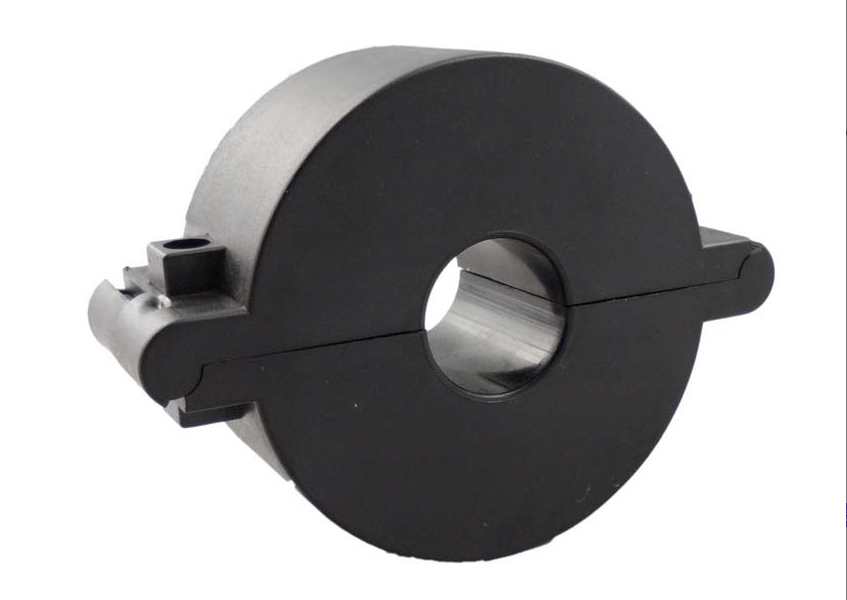

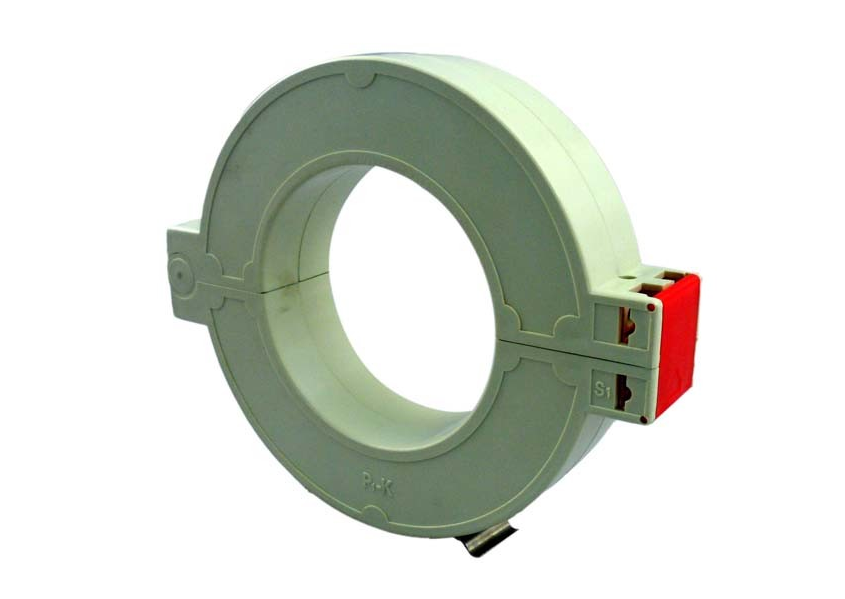

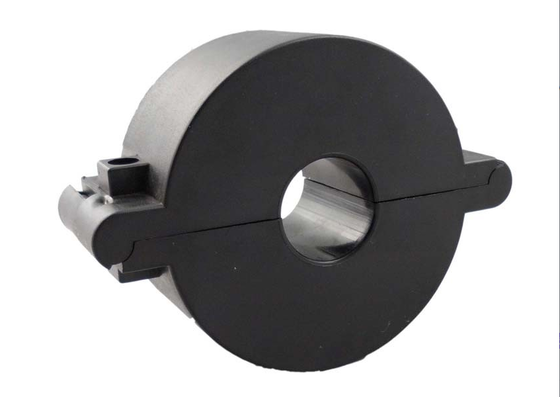

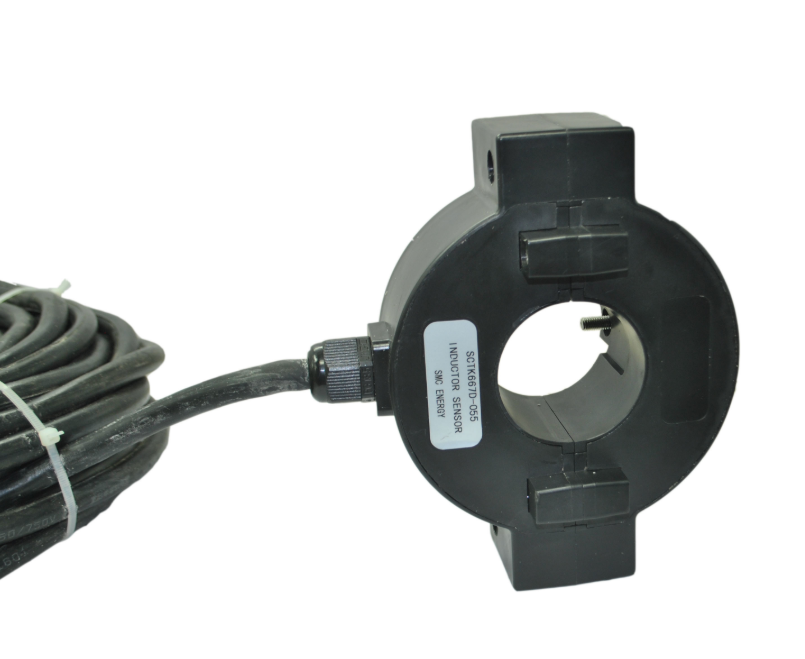

SCTK667D 시리즈 계측용 전류 변압기는 높은 투자율을 가진 수입 실리콘 강판을 자기 재료로 사용하며, 자기 회로 손실이 적고 분할이 가능합니다. 반원형 코어와 2차 권선은 고품질 에폭시 수지 진공 주입 방식으로 플라스틱 케이스에 밀봉되어 난연성, 방습성, 안정적인 성능을 제공하며 유지보수가 필요 없습니다.
| 주파수 | 50-60Hz |
|---|---|
| 정격 입력 | 50A-2000A |
| 측정 범위 | 1%In-130%In |
| 정격 출력 | 1A/5A |
| 비율 | ≤ ± 0.2% |
| 위상 각 | ≤ ±10분 |
| 내전압 | 3.0KV/1mA/1분 |
| 절연 저항 | DC500V/100MΩmin |
| 케이스 | PC+ABC/UL94-V0 |
|---|---|
| 보빈 | PBT |
| 코어 | 퍼멀로이 |
| 내부 구조 | 에폭시 |
| 구조 | 타이 |
| 작동 온도 | −35℃~+55℃ |
| 작동 습도 | ≤96% |
| 출력 연결 | 터미널 또는 UL14AWG 와이어 1.5m |
| P/N | 정격 입력 (A) | 출력 (A) | 정확도 | 치수 (mm) | |||
|---|---|---|---|---|---|---|---|
| Ø | A | B | C | ||||
| SCTK667D-025 | 50-400A | 1A/5A | 0.5/1.0/3.0 | 25 | 173 | 105 | 56 |
| SCTK667D-032 | 100-630A | 1A/5A | 0.5/1.0/3.0 | 32 | 206 | 112 | 56 |
| SCTK667D-045 | 100-1000A | 1A/5A | 0.2/0.5/1.0 | 45 | 193 | 125 | 56 |
| SCTK667D-055 | 100-1200A | 1A/5A | 0.2/0.5/1.0 | 55 | 180 | 135 | 56 |
| SCTK667D-065 | 100-1500A | 1A/5A | 0.2/0.5/1.0 | 65 | 203 | 145 | 56 |
| SCTK667D-080 | 200-2000A | 1A/5A | 0.2/0.5/1.0 | 80 | 228 | 160 | 56 |
| SCTK667D-100 | 500-3000A | 1A/5A | 0.2/0.5/1.0 | 100 | 248 | 180 | 56 |
참고: 제품 사양은 맞춤 제작 가능합니다.
