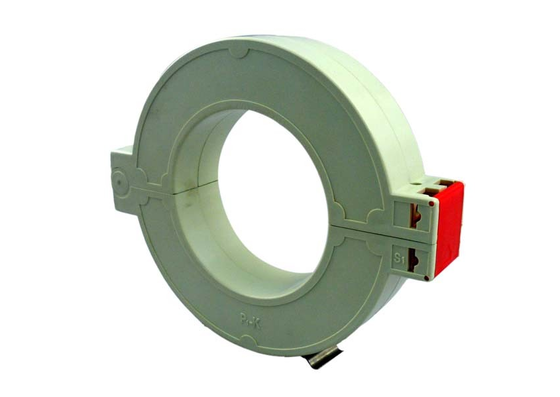

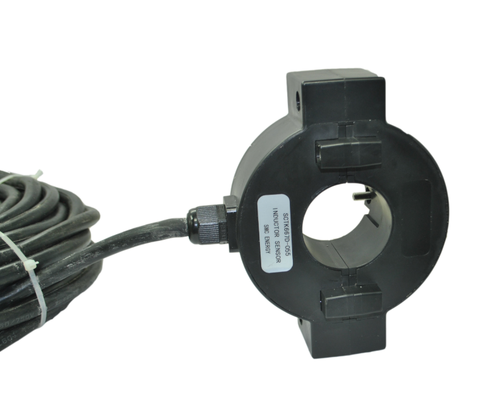

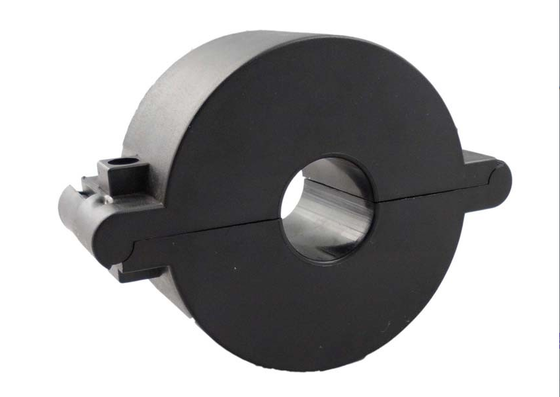

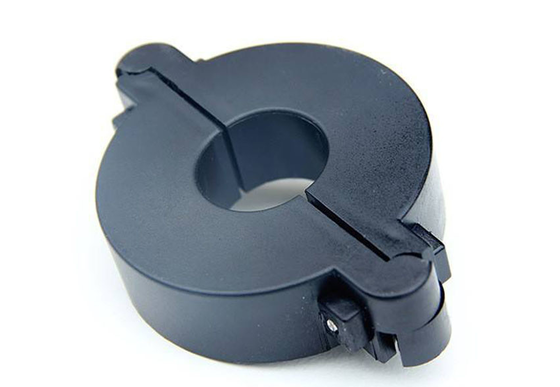

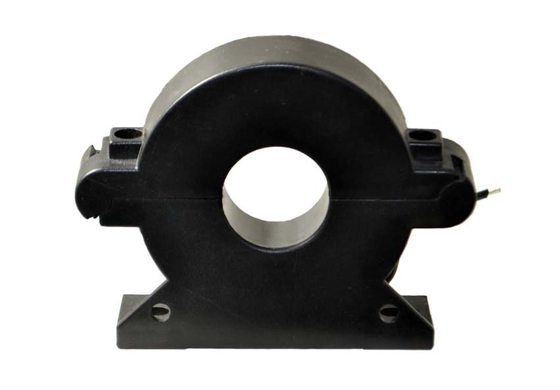

의SCTK663 시리즈스플릿 코어 전류 트랜스포머는 기존 전력 유통 네트워크에 대한 후기 설비 필요에 맞춰 설계되었습니다.이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 빠르게 설치할 수 있는 스플릿 코어 구조를 사용합니다.그것은 안정적이고 단단한 고정을 위해 케이블 묶음으로 고정되어 인력 설치 비용을 크게 줄입니다. 두 개의 창문 크기가 있습니다: 25mm 및 45mm,각기 다른 케이블 지름 요구 사항에 적합합니다그것은 널리 HVAC 온도 제어, 전력 관리, 건물 자동화 시스템, 모터 전류 측정, 조명 및 에어컨 장비 전류 모니터링에 사용됩니다.
| 빈도 | 50~400Hz |
|---|---|
| 가등식 입력 | 5A-1000A |
| 측정 범위 | 5%~30% |
| 가등식 출력 | 0-10V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.2% |
| 단계 각도 | ≤ ± 10분 |
| 다이렉트릭 강도 | 2.5KV/1mA/1분 |
| 단열 저항 | DC500V/100MΩmi |
| 케이스 | PC /UL94-V0 |
|---|---|
| 바빈 | PBT |
| 내부 구조 | 에포시 |
| 건축물 | 타이 |
| 작동 온도 | -25°C+75°C |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 22AWG 와이어 (Twinsted 와이어) 2.5m |
와이어 가이드: 크기를 과대화 하는 것 보다 크기를 과소화 하는 것 이 훨씬 낫습니다. 와이어 지름 을 밀리미터 로 측정 하십시오.MCM 와이어 크기를 사용하기보다는 단열 두께가 다른 와이어 제조업체에서 크게 다르기 때문에.
| P/N | 가등식 입력 (A) | 출력 (mA/V) | 정확성 | 크기 (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|
| Φ | A | B | C | D | E | ||||
| SCTK663A-025 |
5-400A (5,100,250400A) |
0~200mA 0~10V |
0.2,0.5,1.0 | 25 | 118 | 90 | 42 | 16 | 32 |
| SCTK663B-045 |
50-1000A (50,250,4001000A) |
0~500mA 0~10V |
0.2,0.5,1.0 | 45 | 145 | 113 | 42 | 16 | 32 |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
A: 25mm 창문은 더 작은 케이블 (외선 지름 ≤25mm) 에 적합합니다. 45mm 창문은 더 큰 케이블 또는 버스 바 (외선 지름 ≤45mm) 에 적합합니다. 선택 할 때,테스트 중인 케이블의 외부 지름에 따라 적절한 창 크기를 선택하십시오..
A:0~10V출력은 전압 신호를 필요로 하는 제어 시스템 (PLC, DCS, 건물 컨트롤러 등) 에 적합합니다.0-5A 출력은 전통적인 입력 전류 측정 기기와 보호 장치에 적합합니다.장비 입력 인터페이스에 따라 선택하시기 바랍니다.
A: 케이블 타이 고정 특별한 도구가 필요하지 않습니다, 설치가 간단하고 빠르게합니다. 그것은 트랜스포머가 케이블에 안정적으로 고정되어 진동 또는 외부 힘으로 인해 이동하지 않을 것을 보장합니다.대량 설치 및 현장 건설에 적합합니다..
