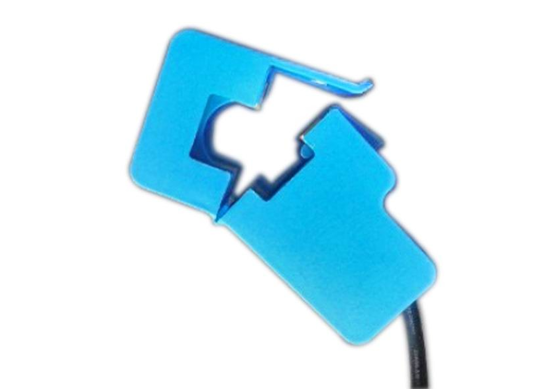

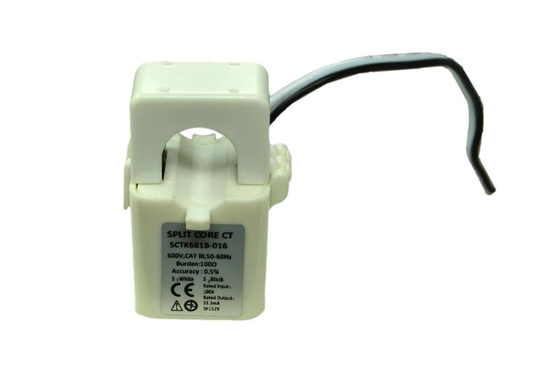

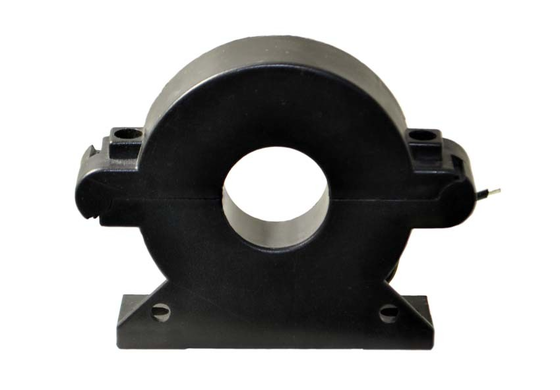

SCTK661 시리즈 분할 코어 전류 변압기는 새롭거나 기존의 전력 분배 네트워크에서 전류 측정 및 모니터링을 위해 설계되었습니다. 이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고도 빠른 설치가 가능한 분할 코어 자체 잠금 구조를 사용합니다. 넓은 창 설계는 대구경 케이블 또는 버스바를 수용합니다. 2차 권선에는 정밀 병렬 저항기가 내장되어 있어 외부 샘플링 저항기 없이도 안전한 저전압 출력을 제공합니다. 높은 사용자 정의 가능성을 갖춘 다양한 기계적 크기를 사용할 수 있어 다양한 기존 설치 조건에 적응할 수 있습니다. 전력선 및 장비의 전류 측정, 모니터링 및 보호뿐만 아니라 모터, 조명, 에어 컴프레서 및 기타 응용 분야의 전류 및 전력 측정에 널리 사용됩니다.특징:자체 잠금, 안전, 설치 용이, 휴대 가능한 구조
| 정격 입력 | 0.5A-630A |
|---|---|
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V(AC) 또는 0-500mA |
| 비율 | ≤± 0.1％ |
| 위상 각도 | ≤ ±30min |
| 내전압 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
| 기계적 파라미터 | 케이스 |
| 보빈 | PC |
|---|---|
| 코어 | 퍼멀로이 |
| 내부 구조 | 에폭시 |
| 구조 | 타이 |
| 작동 온도 | －25℃～＋75℃ |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 22AWG 와이어(트위스트 와이어) 2.5m |
| 타입 선택 | P/N |
| 출력 (mA/V) | 정확도 | 치수(mm/인치) | A | B | ||||
|---|---|---|---|---|---|---|---|---|
| C | D | E | SCTK661A-008 | 0.5-50A | ||||
| (1,5,10,30,50) |
0-50mA 0.333V |
0.2,0.5,1.0 76.0 |
(2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
참고: 제품 사양은 맞춤 제작 가능합니다. FAQ |
| (5,10,50,75,100) |
0-100mA 0.333V |
0.2,0.5,1.0 76.0 |
(2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
참고: 제품 사양은 맞춤 제작 가능합니다. FAQ |
| (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 76.0 |
(2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
참고: 제품 사양은 맞춤 제작 가능합니다. FAQ |
| (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 76.0 |
(2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
참고: 제품 사양은 맞춤 제작 가능합니다. FAQ |
| (20,100,250,400,600) |
0-500mA 0.333V |
0.2,0.5,1.0 76.0 |
(2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
참고: 제품 사양은 맞춤 제작 가능합니다. FAQ |
Q: 이 제품은 도난 방지 전기 계량기에 적합합니까?
예.
는 단상 전기 계량기 및 도난 방지 전기 계량기에 적합합니다. 내장된 정밀 저항기는 안정적인 저전압 출력을 제공하여 도난 방지 전기 계량기의 전류 감지 정확도 및 신뢰성 요구 사항을 충족합니다.Q: 샘플 신청은 어떻게 하며, 리드 타임은 어떻게 됩니까?A:
당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 목표 모델(크기 요구 사항 포함)을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
