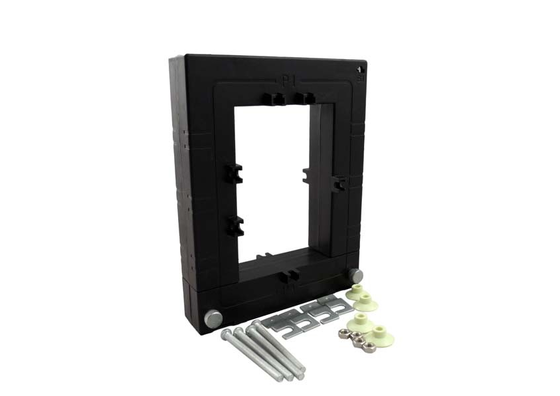

SCTK662 시리즈분할 코어 전류 변압기는 감지된 1차 전류로부터 2차에서 0V-10V 및 0mA-500mA를 제공합니다. 미터 내부에 2차 CT를 사용하지 않고 사용자는 고정밀 계량 애플리케이션을 위해 SCTK662 시리즈를 미터에 직접 연결할 수 있습니다. 이를 통해 1차 CT만 변경하여 하나의 미터로 다양한 전류 정격을 사용할 수 있으므로 컴팩트한 미터 설계가 가능하고 개발 비용이 절감됩니다. 또한, 과전압 보호 회로가 포함되어 안전하고 빠르며 비용 효율적인 설치를 제공합니다.
| 주파수 | 50-400Hz |
| 정격 입력 | 5A-3000A |
| 측정 범위 | 5%In-130%In |
| 정격 출력 | 0-10V(AC) 또는 0-5A |
| 비율 | ≤ ±0.2% |
| 위상 각 | ≤ ±10분 |
| 내전압 | 2.5KV/1mA/1분 |
| 절연 저항 | DC500V/100MΩmin |
| 케이스 | PC /UL94-V0 |
| 보빈 | PBT |
| 코어 | 강판 |
| 내부 구조 | 에폭시 |
| 구조 | 타이 |
| 작동 온도 | −25℃~＋75℃ |
| 작동 습도 | ≤85% |
| 출력 연결 | UL1015 22AWG 와이어(꼬임선) 2.5m |
| P/N | 정격 입력 (A) | 출력 (mA/V) | 정확도 | 치수(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0.2,0.5,1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0.2,0.5,1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
참고: 제품 사양은 맞춤 설정 가능
Q: UL 인증의 중요성은 무엇인가요?
UL 인증은 이 전류 변압기가 미국 안전 표준을 준수하며 주요 글로벌 시장의 안전 요구 사항을 충족함을 보장합니다. 미국 및 북미로 수출되는 전력 장비 및 미터 제품에 사용할 수 있습니다.
Q: 이 제품은 미터 설계를 어떻게 단순화하나요?
SCTK662 시리즈는 고정밀 계량을 위해 전력량계에 직접 연결할 수 있어 미터 내부에 2차 CT가 필요하지 않습니다. 다양한 범위의 변압기를 사용하면 단일 미터로 여러 전류 정격을 수용할 수 있어 미터 설계가 단순화되고 개발 비용이 절감됩니다.Q: 내장된 과전압 보호 회로의 기능은 무엇인가요?A:
과전압 보호 회로는 비정상적인 과전압 조건에서 변압기 및 하위 측정 장비를 보호합니다. 설치 안전을 보장하고 시스템 신뢰성을 향상시키며 장비 손상 위험을 줄입니다.
