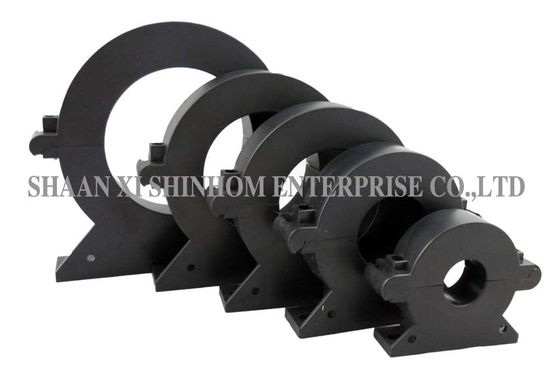

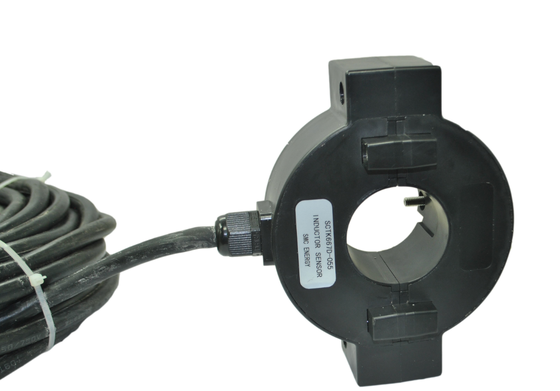

의SCTK671 시리즈 분산 코어 전류 트랜스포머새로운 또는 기존 전력 배급 네트워크에서 전류 측정 및 모니터링을 위해 설계되었습니다. 측정 범위는 5A에서 3000A이며 0-10V (AC) 또는 0-5A의 출력입니다.이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 빠르게 설치할 수 있는 스플릿 코어 구조를 사용합니다.이것은 설치 비용과 시간을 크게 줄입니다. 2차 윙은 내장 된 정밀 병렬 저항을 가지고 있으며 안전한 저전압 출력을 제공합니다.에포시 인캡슐링은 우수한 단열 성능과 진동 저항을 보장합니다.높은 투과성 물질은 넓은 측정 범위를 제공합니다 (명소 입력의 5% ~ 130%). 그것은 전기 화재 모니터링, 누출 화재 예방, 전자기 릴레 보호,및 마이크로 컴퓨터 보호 응용 프로그램.
| 빈도 | 50~400Hz |
|---|---|
| 가등식 입력 | 5A-3000A |
| 측정 범위 | 5%~30% |
| 가등식 출력 | 0-10V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.2% |
| 단계 각도 | ≤ ± 10분 |
| 다이렉트릭 강도 | 2.5KV/1mA/1분 |
| 단열 저항 | DC500V/100MΩmin |
| 케이스 | PC /UL94-V0 |
|---|---|
| 바빈 | PBT |
| 원자 | 실리콘 스틸 |
| 내부 구조 | 에포시 |
| 건축물 | 타이 |
| 작동 온도 | -25°C+75°C |
| 작동 습도 | ≤85% |
| 출력 연결 | UL101522AWG 와이어 (twinsted wire) 2.5m |
| P/N | 가등식 입력 (A) | 출력 (mA/V) | 정확성 | 크기 (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A | B | C | D | E | F | G | H | Ø1 | Ø2 | ||||
| SCTK671A-025 |
5-400A (5,100400A) |
0~200mA 0~10V |
0.2,0.5,1.0 |
25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 |
50-1000A (50,4001000A) |
0~500mA 0~10V |
0.2,0.5,1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 |
100-1500A 100개10001500A) |
0~500mA 0~10V |
0.2,0.5,1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 |
500-2000A (500,15002000A) |
0~500mA 0~10V |
0.2,0.5,1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 |
800~3000A (800,25003000A) |
0-600mA 0~10V |
0.2,0.5,1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
참고: 제품 사양은 사용자 정의 할 수 있습니다.
질문: 내장된 정밀 저항의 기능은 무엇입니까?
A: 2차 윙에는 정밀 평행 저항이 내장되어 있습니다. 전류 신호를 직접 안전한 저전압 출력 (0-10V) 으로 변환합니다.외부 샘플링 저항의 필요성을 제거합니다.이것은 설치를 단순화하고 안전성을 향상시키고 부품 비용과 설치 공간을 절약합니다.
Q: ≤±0.2% 비율 오류는 어떤 응용 프로그램을 충족시킬 수 있습니까?
A:±0.2%비율 오류는 고 정밀 클래스입니다. 전기 화재 모니터링, 릴레 보호, 마이크로 컴퓨터 보호와 같은 높은 측정 정확도의 응용 프로그램의 요구 사항을 충족 할 수 있습니다.그리고 산업 자동화 제어.
질문: 에포시 포팅 의 장점 은 무엇 입니까?
A: 에포시 樹脂 도자기 는 우수한 단열력, 습기 방지, 먼지 방지 및 부식 보호 를 제공 하며, 동시에 제품의 진동 저항력 을 향상 시킨다.완전히 폐쇄 된 구조는 다양한 혹독한 환경에서 변압기의 장기 안정적인 작동을 보장합니다..
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A: 당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은 무료이며 3-5 일 이내에 배송됩니다.대량 주문의 진행 시간은 일반적으로 2-8 주입니다..
