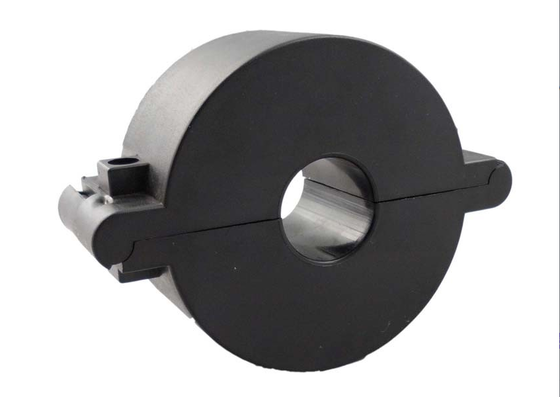

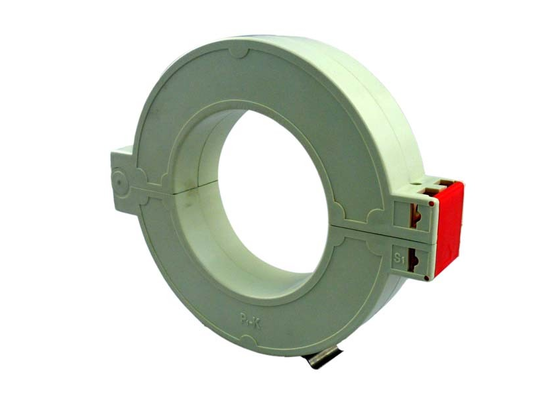

의SCTK660A 시리즈스플릿 코어 전류 트랜스포머는 새로운 또는 기존 전력 배급 네트워크에서 전류 측정 및 모니터링을 위해 설계되었습니다.이 제품은 케이블이나 버스바를 분리하거나 제거하지 않고 빠르게 설치할 수 있는 스플릿 코어 자물쇠 구조를 사용합니다.넓은 창 디자인은 큰 지름의 케이블 또는 버스 바를 수용합니다. 2차 윙에는 정밀 평행 저항이 내장되어 있습니다.외부 샘플링 저항이 필요없이 안전한 저전압 출력을 제공하는에포시 인캡슐링은 우수한 단열 성능을 보장합니다. 전력 라인 및 장비의 전류 측정, 모니터링 및 보호에 널리 사용됩니다.모터용 전류와 전력 측정, 조명, 공기 압축기, HVAC 및 자동화 제어 시스템뿐만 아니라 에너지 모니터링 및 릴레이 보호 장치.
| 빈도 | 50-2,5KHz |
| 가등식 입력 | 0.5A-630A |
| 측정 범위 | 10%~130% |
| 가등식 출력 | 0.333V (AC) 또는 0-5A |
| 비율 | ≤± 0.2% |
| 단계 각도 | ≤ ±30분 |
| 다이렉트릭 강도 | 5.0KV/1mA/1분 |
| 단열 저항 | DC500V/100MΩmin |
| 케이스 | ABS/UL94-V0 |
| 바빈 | PBT |
| 원자 | 영구연금 |
| 내부 구조 | 에포시 |
| 건축물 | 타이 |
| 작동 온도 | -25°C+75°C |
| 작동 습도 | ≤85% |
| 출력 연결 | 터미널 또는 UL1015 22AWG 와이어 1.5m |

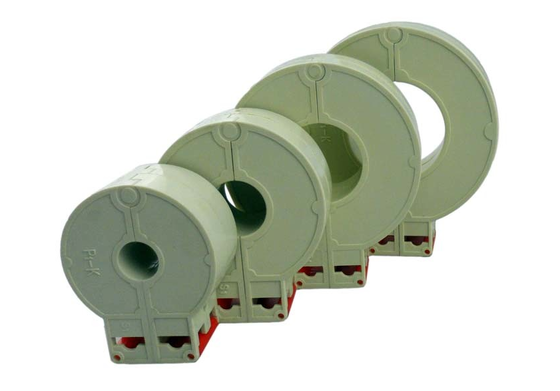

| P/N | 가등식 입력 (A) | 출력 (mA/V) | 정확성 | 크기 (mm) | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| SCTK660A-010 | 0.5-100A 1,5,10,30,50100) | 0-50mA 0.333V | 0.2,0.5,1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 |
| SCTK660A-016 | 1~250A 10,50,75,100,200250) | 0-100mA/1A 0.333V | 0.2,0.5,1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 |
| SCTK660A-025 | 5-400A 10,50,100,200,250400) | 0-200mA/1A/5A 0.333V | 0.2,0.5,1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 |
| SCTK660A-032 | 5-630A 10,50,100,200,250630) | 0-200mA/1A/5A 0.333V | 0.2,0.5,1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 |
참고:제품 사양은 사용자 정의 할 수 있습니다.
Q: 분할 코어 전류 트랜스포머는 설치 중에 전원을 끄거나 케이블을 제거해야합니까?
A:아니,SCTK660A 시리즈열고 닫을 수 있는 코어와 함께 스플릿 코어 자체 잠금 구조를 사용합니다. 케이블이나 버스 바를 분리하거나 제거하지 않고 설치할 수 있습니다.그것은 특히 전원을 끄는 것이 불가능한 후 장착 프로젝트 및 응용 프로그램에 적합합니다., 설치 비용과 시간을 크게 줄입니다.
질문: 자속 잠금 구조의 장점은 무엇입니까?
A:자동 잠금 구조는 설치 후 트랜스포머가 케이블 또는 버스 바에 안전하게 잠금되어 있음을 보장합니다. 진동 또는 외부 힘으로 인해 느슨하거나 이동하지 않습니다.안전하고 신뢰할 수 있는 설치를 보장조작은 간단하고 설치 또는 제거에 특별한 도구가 필요하지 않습니다.
질문: 내장된 정밀 저항의 기능은 무엇입니까?
A:2차 윙링에는 정밀 평행 저항이 내장되어 있으며, 전류 신호를 직접 안전한 저전압 출력으로 변환하여 외부 샘플링 저항의 필요성을 제거합니다.이것은 설치를 단순화합니다., 안전성을 향상시키고 부품 비용과 설치 공간을 절약합니다.
Q: 샘플을 신청하는 방법? 선행 시간은 무엇입니까?
A:당신은 우리의 웹 사이트 또는 이메일을 통해 샘플 신청서를 제출 할 수 있습니다. 귀하의 회사 정보와 목표 모델을 제공하십시오. 샘플은 무료이며 3-5 일 이내에 배송됩니다.대량 주문의 진행 시간은 일반적으로 2-8 주입니다..
